Alimentazione elettrica placcante
>
|
|
| Luogo di origine | La Cina |
| Marca | Xingtongli |
| Certificazione | CE |
| Numero di modello | GKD (M) (H) 15-200CVC |

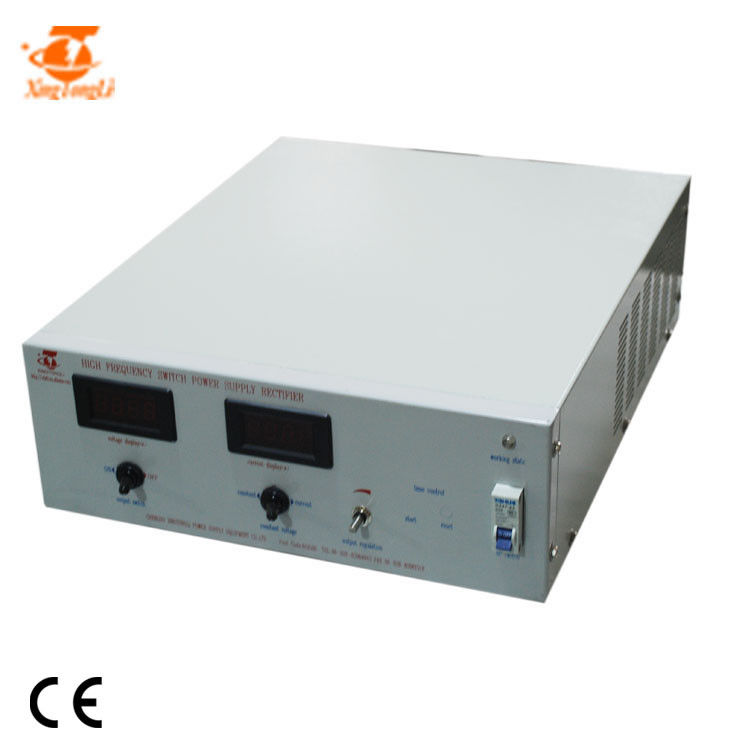

Alimentatore placcato 15V 100 amp cc con IGBT
Raddrizzatore galvanico a commutazione ad alta frequenza, noto anche come alimentatore a commutazione ad alta frequenza:
Questo è un nuovo tipo di raddrizzatore di alimentazione CC - alimentatore switching ad alta frequenza.Combina i vantaggi dell'uniformità della forma d'onda dell'alimentatore del raddrizzatore al silicio e del raddrizzatore controllato al silicio facilmente regolabile, pur avendo la massima efficienza di corrente (fino al 90%), il volume più piccolo e, inutile dirlo, è l'alimentatore del raddrizzatore galvanico più promettente .La tecnologia di produzione ha risolto il problema dell'alimentazione e migliaia di ampere del raddrizzatore galvanico dell'interruttore di alimentazione sono entrati nella fase pratica.
Alcune foto sono state seguite
Principio di conversione dell'alimentazione del raddrizzatore di placcatura:
Fare in modo che la rete elettrica CA passi il filtro anti-interferenza elettromagnetica EMI per rettificare e filtrare direttamente l'onda.La tensione CC viene convertita in una frequenza dell'onda quadra di decine o centinaia di KHz dall'inverter, quindi isolata dal trasformatore ad alta frequenza per ridurre la tensione e quindi far passare l'alta tensione.Il filtro di frequenza emette una tensione continua.Dopo il campionamento, il confronto, l'amplificazione e il controllo, il circuito di pilotaggio e il convertitore di potenza controllano il ciclo di lavoro dell'IGBT per ottenere una tensione di uscita (o corrente di uscita) stabile.
Tubo di controllo del raddrizzatore elettrolitico con interruttore ad alta frequenza nello stato di lavoro, bassa perdita di consumo energetico, ovvero l'efficienza del trasformatore può raggiungere il 75% ~ 90%, dimensioni ridotte, peso leggero e precisione e fattore di ondulazione sono migliori del raddrizzatore al silicio, in l'intera gamma di output Può raggiungere la precisione richiesta per la produzione.Il raddrizzatore galvanico ha capacità di autoprotezione e può essere avviato e arrestato arbitrariamente sotto carico.È facile connettersi a un computer e offre grande praticità all'automazione della produzione, quindi è stato ampiamente utilizzato nell'industria della galvanica PCB.
Applicazione
Diversi volt e correnti hanno diverse applicazioni
Specifica
| SPECIFICHE PER GKD(M)(H)15-200CVC | |||
| Ingresso CA | 220V±10% | 1fase | 50/60Hz |
| Uscita CC | Volt | 0~15V Regolabile | |
| Attuale | 0~200A Regolabile | ||
| Energia | 3KW | ||
| Efficienza | >85% | ||
| Frequenza di commutazione | 20 KHz | ||
| Protezione | Protezione da cortocircuito Protezione contro il surriscaldamento Protezione mancanza fase Ingresso protezione da sovra/bassa tensione |
||
| Condizioni di lavoro (Temperatura) |
-10℃~50℃ | Modalità di controllo | Controllo del pannello Telecomando |
| Peso netto | 19kg | Modalità di lavoro | Tensione costante (CV) Corrente costante (CC) |
| Dimensione (mm) |
465*390*162 |
Modo di raffreddamento | Aria condizionata |
1. 0 ~ 10 V, 4 ~ 20 mA, PLC, timer, contatore Ampere-minuti / ora, HMI può essere fornito
2. Modalità di controllo: controllo locale o telecomando (la lunghezza del cavo è determinata dai clienti)
3. Vengono adottati IGBT giapponesi (la scelta predefinita) o IGBT tedeschi
4. Dopo essere stato fosfatato, zincato e spruzzato di plastica, il telaio ha un'eccellente funzione di resistenza alla corrosione
5. Facile da usare e da riparare
Altri vantaggi
1. Gabinetto
a: Adozione di lavorazioni completamente digitalizzate
b: Adozione della produzione laminata a freddo di lamiera di ferro, dopofosforizzazione, zincatura, plastica spray, il raddrizzatore ottiene una migliore resistenza strutturale eanti corrosivo.
c: design della struttura ragionevole, design dell'inverter isolato, la parte di rettifica è comoda da smontare e riparare a causa del suo assemblaggio accurato.
d: Il radiatore ottiene un migliore effetto di raffreddamento grazie al suo1,5 volte la capacità.
2 Sistema di controllo elettrico
a: Il raddrizzatore adotta il controllo dell'interruttore soft sfasato a ponte intero, garantendo la minima perdita di potenza dell'IGBT.La capacità di IGBT diventa3 volte più grande.
b: Il trasformatore principale.Adotta un nucleo amorfo aaumentare l'efficienza del trasformatoree raffreddare il trasformatore, e non solo può alleggerire il peso del raddrizzatore, ma può anche rafforzare la stabilità e l'affidabilità del raddrizzatore.Nella sua fase elementare, adotta un condensatore di blocco in serie.
c: Viene adottato il circuito di correzione automatica della deviazione magnetica e la potenza totale del nucleo magnetico viene ingrandita1,5 volte.
3 diodi a barriera Schottky
a: È stato ampliato4 volte.
4 Tutte le schede di controllo ricevono un trattamento antisettico con vernice importata.
Come installare il raddrizzatore
Questo è il modo di installazione per il raddrizzatore del telecomando.Non solo in questo modo.
1. Per collegare la barra di rame con il bagno/vasca
2. Assicurarsi che l'alimentatore/raddrizzatore sia collegato a terra
3. Per garantire che ci sia abbastanza acqua per l'alimentazione/raddrizzatore del tipo con raffreddamento ad acqua
4. Si consiglia di isolare tutti i raddrizzatori per aumentarne la durata.
