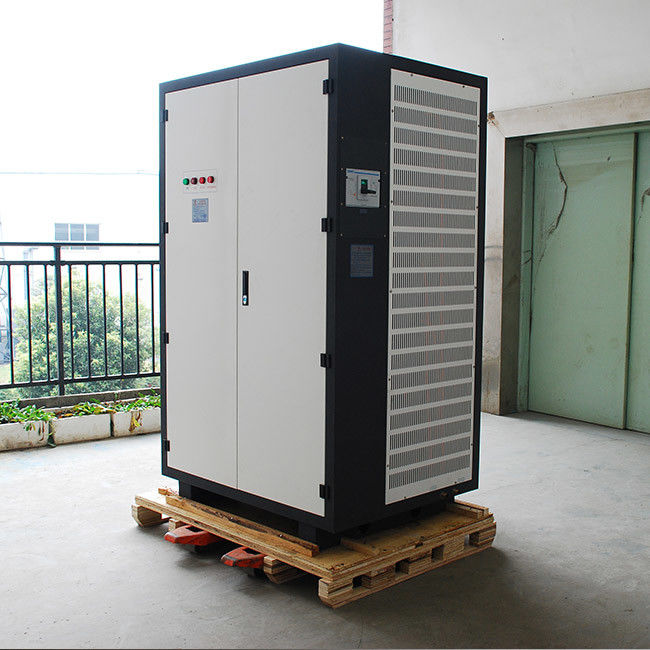

raddrizzatore duro ad alta frequenza di ossidazione di 70V 1500A IGBT con il sistema di raffreddamento a aria
Durante il processo dell'ossidazione, il pezzo in lavorazione genera continuamente il gas, ostacolando l'ossidazione continuata, rendendo il film di ossido sciolto e poroso e l'alto e raddrizzatore a corrente debole intermittente di conversione del raddrizzatore di potere di impulso funziona, che è favorevole alla precipitazione di gas, facile formare un film, gli aumenti di spessore di film, il film che di ossido è più denso e la suoi durezza, spessore e colore notevolmente sono migliorati. Attualmente, l'alimentazione elettrica comunemente usata dell'ossidazione è un alimentatore in CC e la sua uscita non ha impulso, in modo dall'uscita generata è relativamente sciolta e lo spessore, la durezza ed il colore del film di ossido non possono raggiungere l'effetto del raddrizzatore dell'ossidazione di impulso;
Prestazione superiore del raddrizzatore duro di impulso dell'ossido:
1-32 il tempo di avviamento morbido regolabile di minuti e può essere usato come inizio morbido di impulso, particolarmente adatto per il processo duro dell'ossidazione;
1-256 il tempo di esercizio di minuti è regolabile (indipendente da tempo di avviamento morbido), arresto automatico;
Opzioni di lavoro multiple: impulso, sovrapposizione di impulso, CC, ecc. puri;
Durante l'operazione, può visualizzare tutti i parametri di esercizio a tutti i frequenza di impulso, duty cycle, a livello basato a impulso & valore di picco, di modo che potete completamente controllare che pezzo in lavorazione è alla fine;
Nelle condizioni di gestione, i parametri possono essere modificati, regolati ed essere immagazzinati liberamente in qualunque momento. Dopo che il potere è spento, il momento è risparmiato per 35 anni. I parametri immagazzinati saranno fatti funzionare automaticamente alla partenza seguente;
Secondo le caratteristiche d'anodizzazione di alluminio e del titanio, il metodo di lavoro è stabilizzazione corrente e tensione che limitano il lavoro per assicurare l'ossidazione sostenibile ed efficiente. Con il bagno esteso di potere delle soluzioni elettriche, lo spessore del film di ossido aumenta se la tensione in uscita aumenta alla sicurezza nell'albero del valore stabilito, la tensione smette di aumentare e gradualmente diminuzioni crent, che realmente protegge il pezzo in lavorazione dalla fusione;
La garanzia perfetta della sicurezza misura, con varia protezione intelligente dell'errore, sopra la corrente, fase dell'errore, l'errore di sequenza di fase, cortocircuito;
La bobina e la sbarra collettrice di bobina del trasformatore sono fatte di rame di alta qualità (contenuto di rame 99,99%), con la buona conducibilità e l'efficienza a corrente forte;
La bobina del trasformatore adotta il doppio processo di impregnazione sotto vuoto, che ha buona resistenza della corrosione e dell'isolamento.
Specificazione
SPECIFICHE PER GKD500-40CVC | |||
CA dell'input | 380V±10% | 3phase | 50/60Hz |
CC dell'uscita | Volt | 0~70V regolabile | |
Corrente | 0~1500A regolabile | ||
Potere | 9.6KW | ||
Efficienza | >85% | ||
impulso | tensione negativa | adjustabe 0~70v | |
tensione positiva | 0~70v adjusatavble | ||
corrente negativa | 0~1500a adjusatble | ||
corrente positiva | 0~1500a adjusatable | ||
Protezione | Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Input sopra/protezione bassa tensione |
||
Condizione di lavoro (Temperatura) |
-10℃~50℃ | Modo di controllo | Controllo del pannello Telecomando |
Peso netto | 90kg | Modo di lavoro | Tensione costante (cv) Corrente costante (cc) |
Dimensione (millimetri) | 415*1060*2180mm | Modo di raffreddamento | Raffreddamento a aria |
Parametri di rettifica di impulso:
Tensione in ingresso: 380V a quattro vie trifase, 415V, 50-60HZ;
Corrente d'uscita: 200-10000A facoltativo;
Tensione in uscita: 40V, 60V, 70V, 90V, 110V, 120V facoltativo;
Frequenza di impulso: 0,4 -25 hertz;
Duty cycle: 10% -90%;
Forma d'onda dell'uscita: impulso, sovrapposizione di impulso, CC;
Tempo di esercizio: 1-256 minuti regolabili;
Modo di lavoro: limite costante di pressione e della corrente;
Raffreddamento: ad aria forzata;
Operazione del carico: 24 ore di operazione del pieno carico, quali 1000 metri sopra il livello del mare per ridurre la capacità di uso;
℃ del ℃ -40 di temperatura 0 del luogo di lavoro;
L'umidità relativa è meno di 90% (℃ del ± 5 del ℃ di temperatura ambiente 20).
Governo: i raddrizzatori ricoprenti placcati IGBT di raffreddamento a aria di 48v 100A con il temporizzatore adotta i collegamenti magnetici del taglio, riducono le perdite del flusso turbolento e la verniciatura a spruzzo del gabinetto complessivamente |
Struttura: i raddrizzatori ricoprenti placcati IGBT di raffreddamento a aria di 48v 100A con il temporizzatore con la struttura ragionevole progettano, isolato la parte dell'invertitore e, parte della rettifica, convenienti smontare e manutenzione |
Radiatore: la capacità del radiatore ampliata 1,5 volte, si assicura l'effetto meglio di raffreddamento |
commuti il modo di controllo: adotti lo sfasamento completo del ponte il commutatore molle, la perdita del reduct IGBT, energia di risparmi |
Trasformatore principale: il raddrizzatore del modo IGBT TR del commutatore di 60v 125A per il sistema di electrochilorination adotta il centro amorfo, l'efficienza del trasformatore di aumento, reduct l'aumento di temperatura del trasformatore, ha tagliato il peso del raddrizzatore, migliora la stabilità dell'alimentazione elettrica, l'affidabilità |
Nucleo & diodo Schottky: capacità del centro ampliata 1,5 volte il diodo Schottky amplia 4 volte
|
Bordo: tutti i comitati per il controllo hanno fatto il trattamento di anticorrosivo con una lacca importata di tre difese |
IGBT: La capacità di IGBT ampliata 3 volte, rende l'alimentazione elettrica più affidabile |
