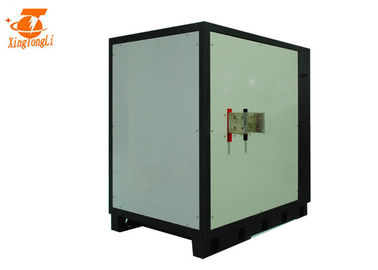

CA di 12V 5000A a CC che placca l'alimentazione elettrica con il telecomando di raffreddamento a aria
Principio di lavoro principale di CA ad alimentatore in CC:
Circuito principale da CA ad alimentatore in CC:
Il processo è input dalla griglia corrente di CA e l'uscita è l'uscita corrente di CC di intero processo, includente:
1. Dispositivo introdotto del filtrante: la sua funzione è di filtrare la forma d'onda dell'impurità attuale nella griglia di potere ed allo stesso tempo di impedire le impurità generate CA ad alimentatore in CC dal ritorno alla griglia di potere pubblica.
2. Raddrizzatore e filtro da onda: Alimentazione elettrica corrente di CA dell'alimentatore in CC diretto e regolare di griglia del raddrizzatore, usato per la conversione livellata seguente.
3. Invertitore: converta l'alimentatore in CC rettificato corrente in CA ad alta frequenza, che è la parte del centro dell'alimentazione elettrica di commutazione ad alta frequenza. Più alta la frequenza, più piccolo il volume, peso e rapporto potenza di uscita.
4. Raddrizzatore e filtro dell'uscita: fornisca l'alimentatore in CC stabile ed affidabile secondo la richiesta del carico.
Da un lato dal campionamento della presa dell'uscita, paragoni alle norme stabilite e controllare l'invertitore, cambiare la sua uscita di larghezza di impulso o di frequenza per raggiungere la stabilità dell'uscita, d'altra parte, secondo informazioni fornite dal circuito della prova, dopo l'identificazione di circuito della protezione, fornisce il circuito di controllo per i provvedimenti cautelari di varietà all'intera macchina.
Oltre a fornire il circuito di protezione che corre in vari parametri, ma anche fornire vari strumenti della visualizzazione delle informazioni.
Applicazione
Il volt e corrente differenti ha applicazioni differenti
Specificazione
SPECIFICHE PER GKD12-5000CVC | |||
CA introdotto | 415V±10% | 3phase | 50/60Hz |
CC dell'uscita | Volt | 0~12V Regolabile | |
Corrente | 0~5000A Regolabile | ||
Potere | 60KW | ||
Protezione | Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Introdotto sopra/protezione bassa tensione |
||
Condizione di lavoro (Temperatura) |
-10℃~50℃ | Modo di controllo | Controllo del pannello Telecomando |
Peso netto | 280kg | Modo di lavoro | Constant Voltage (cv) Constant Current (cc) |
Dimensione (millimetri) |
1020*1000*1270mm |
Modo di raffreddamento | Raffreddamento a aria |
1. 0~10V, 4~20mA, SpA, temporizzatore, contatore ora/di Ampère-minuto, HMI può essere fornito

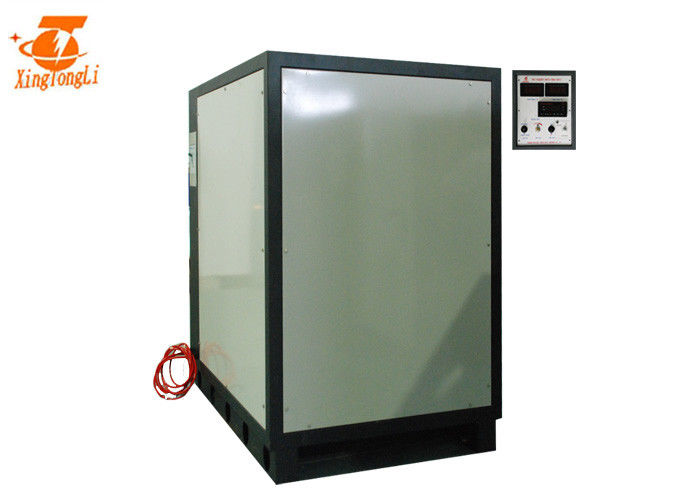

2. Modo di controllo: Controllo locale o telecomando (la lunghezza di cavo è determinata dai clienti)
3. Il Giappone IGBT (la scelta di difetto) o la Germania IGBT è adottata
4. Dopo la fosfatizzazione, spruzzata galvanizzata e di plastica, il telaio ha funzione eccellente di resistenza della corrosione
5. Facile da operare e repaire
Altri vantaggi
1. Governo
a: L'adozione completamente ha digitalizzato lavorare
b: Adottando la produzione laminata a freddo della lamiera di acciaio del ferro, dopo il phosphorization, la placcatura dello zinco, spruzzo di plastica, il raddrizzatore migliora la resistenza delle strutture ed anticorrosivo.
c: La progettazione ragionevole della struttura, la progettazione isolata dell'invertitore, parte della rettifica è conveniente da smontare e riparare a causa del suo montaggio ordinato.
d: Il radiatore migliora l'effetto di raffreddamento a causa della sua capacità di 1,5 volte.
Sistema di controllo elettrico 2
a: Il raddrizzatore adotta il controllo morbido del commutatore fase-spostato ponte pieno, assicurando la perdita di potere più basso di IGBT. La capacità di IGBT diventa 3 volte più grande.
b: Il trasformatore principale. Adotta il centro amorfo per aumentare l'efficienza del trasformatore ed il trasformatore fresco e non solo può alleggerire il peso del raddrizzatore, ma anche può rinforzare la stabilità e l'affidabilità del raddrizzatore. Nella sua fase elementare, adotta il condensatore di didascalia di serie.
c: Il circuito magnetico di correzione automatica di deviazione è adottato ed il potere totale del nucleo magnetico ottiene ingrandetto 1,5 volte.
Diodo di barriera di 3 Schottky
a: È stata espanta 4 volte.
4 tutti i bordi di controllo ottengono il trattamento antisettico con lacca importata.
Come installare raddrizzatore
1, disponendo raddrizzatore e tenere la stabilità del corpo; assicuri la buona ventilazione. |
2, controllando la copertura d'anodizzazione del raddrizzatore fuori se allentando. |
3, coperture di collegamento da frantumare per impedire elettricità statica. |
4, Conecting il cavo dell'input di CA |
5, collegando le barre del rame dell'uscita di CC |
6, collegando il contenitore telecomandato di raddrizzatore, se controllo locale, saltano questo punto |
7, girano sul commutatore dell'aria, quindi il fan comincia girare e la luce di indicatore di potenza. |
8, bottone di adeguamento di rotazione in senso orario, aumenti di grado del voltometro, lavoranti per indicare illuminazione leggera. |
9, regolano la manopola al massimo, quindi il voltometro dovrebbe indicare la tensione nominale, amperometro indica il volume del carico di conseguenza. |
10, staccano il commutatore dell'aria, spengono il raddrizzatore |
