Alimentazione elettrica di elettrolisi
>
|
| Luogo di origine | La CINA |
| Marca | Xingtongli |
| Certificazione | CE RoHS |
| Numero di modello | GKD12-10000CVC |

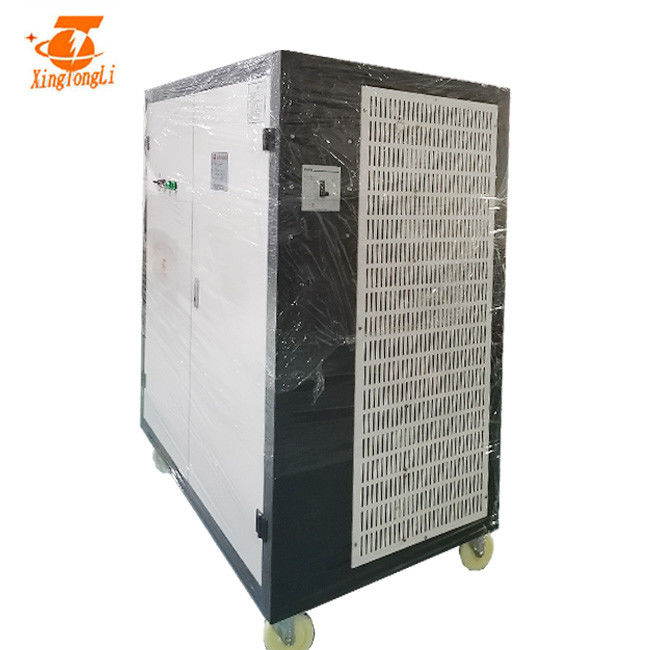

raddrizzatore di modo del commutatore di HF di 12V 10000A per elettrolisi di rame con il raffreddamento ad acqua
Principio di funzionamento di commutazione dell'alimentazione elettrica:
Il principio di regolatore di commutazione del controllo dell'alimentazione di potere del regolatore di tensione:
La manopola del commutatore commuta ripetutamente ad un determinato intervallo di tempo. Quando il commutatore è acceso, l'alimentazione in ingresso di entrata è fornita al carico tramite la manopola del commutatore ed il circuito del filtrante. Durante l'intero commutatore è acceso, l'alimentazione elettrica fornisce l'energia al carico;
Quando il commutatore è aperto, l'alimentazione in ingresso di entrata è interrotta fornire l'energia. Può essere visto che il rifornimento di alimentazione in ingresso di entrata per il carico è intermittente. In modo che il carico per ottenere il potere continuo di energia, l'alimentazione elettrica di commutazione deve avere un dispositivo di immagazzinamento dell'energia. Quando il commutatore è acceso, la parte dell'energia è memorizzata nel commutatore. L'energia memorizzata sarà liberata al carico. L'induttore è utilizzato per immagazzinamento dell'energia. Quando il commutatore è spento, l'energia nell'induttore di immagazzinamento dell'energia è liberata al carico tramite il diodo per assicurare che il carico ottenga l'energia continua e stabile. Poiché il diodo permette che il carico ottenga corrente continuo, è chiamato un diodo corrente continuo. Ciò è come gli impianti di commutazione dell'alimentazione elettrica.
Applicazione
Il volt e corrente differenti ha applicazioni differenti
Specificazione
|
SPECIFICHE PER GKD12-100 00CVC |
|||
| CA introdotto | 380V±10% | 3phase | 50/60Hz |
| CC dell'uscita | Volt | 0~12V Regolabile | |
| Corrente | 0~10000A Regolabile | ||
| Potere | 120KW | ||
| Efficienza | >85% | ||
| Frequenza di commutazione | 20KHz | ||
| Protezione | Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Introdotto sopra/protezione bassa tensione |
||
| Condizione di lavoro (Temperatura) |
-10℃~50℃ | Modo di controllo | Controllo del pannello Telecomando |
| Peso netto | 80kg | Modo di lavoro | Constant Voltage (cv) Constant Current (cc) |
| Dimensione (millimetri) | 480*600*740mm | Modo di raffreddamento | Raffreddamento a aria |
EAB nella tensione media fra l'ab può essere espresso come:
EAB=TON/T*E
TONNELLATA in cui come ogni giro del commutatore in tempo, T è il ciclo operativo di commutazione-fuori (IE, TONNELLATA di tempo d'inserimento del commutatore e del DAMERINO valore off-time insieme).
Dall'equazione, cambi il rapporto del tempo d'inserimento del commutatore e del ciclo operativo, la tensione media fra l'ab inoltre è cambiato, quindi, come il carico ed i cambiamenti di tensione di rifornimento dell'input regoli automaticamente il rapporto della TONNELLATA e T causerà la tensione in uscita V0 rimane identicamente. Cambiando le proporzioni di TONNELLATA del ciclo operativo di tempo d'inserimento e che meanschanging il duty cycle di impulso, questo metodo è chiamato come «controllo di rapporto di tempo» (controllo di rapporto di tempo, abbreviato come TRC).
1. 0~10V, 4~20mA, SpA, temporizzatore, contatore ora/di Ampère-minuto, HMI può essere fornito
2. Modo di controllo: Controllo locale o telecomando (la lunghezza di cavo è determinata dai clienti)
3. Il Giappone IGBT (la scelta di difetto) o la Germania IGBT è adottata
4. Dopo la fosfatizzazione, spruzzata galvanizzata e di plastica, il telaio ha funzione eccellente di resistenza della corrosione
5. Facile da operare e repaire
Altri vantaggi
1. Governo
a: L'adozione completamente ha digitalizzato lavorare
b: Adottando la produzione laminata a freddo della lamiera di acciaio del ferro, dopo il phosphorization, la placcatura dello zinco, spruzzo di plastica, il raddrizzatore migliora la resistenza delle strutture ed anticorrosivo.
c: La progettazione ragionevole della struttura, la progettazione isolata dell'invertitore, parte della rettifica è conveniente da smontare e riparare a causa del suo montaggio ordinato.
d: Il radiatore migliora l'effetto di raffreddamento a causa della sua capacità di 1,5 volte.
Sistema di controllo elettrico 2
a: Il raddrizzatore adotta il controllo morbido del commutatore fase-spostato ponte pieno, assicurando la perdita di potere più basso di IGBT. La capacità di IGBT diventa 3 volte più grande.
b: Il trasformatore principale. Adotta il centro amorfo per aumentare l'efficienza del trasformatore ed il trasformatore fresco e non solo può alleggerire il peso del raddrizzatore, ma anche può rinforzare la stabilità e l'affidabilità del raddrizzatore. Nella sua fase elementare, adotta il condensatore di didascalia di serie.
c: Il circuito magnetico di correzione automatica di deviazione è adottato ed il potere totale del nucleo magnetico ottiene ingrandetto 1,5 volte.
Diodo di barriera di 3 Schottky
a: È stata espanta 4 volte.
4 tutti i bordi di controllo ottengono il trattamento antisettico con lacca importata.
Come installare raddrizzatore
Ciò è modo dell'installazione per il raddrizzatore telecomandato. Non solo questo modo.
1. per collegare barra di rame con il bagno/carro armato
2. Per assicurare l'alimentazione elettrica/raddrizzatore è collegata
3. Per assicurarsi là è abbastanza acqua per il tipo l'alimentazione elettrica di raffreddamento ad acqua/raddrizzatore
4. Noi consiglio che tutti i raddrizzatori dovrebbero essere isolati ad aumento della sua vita.
