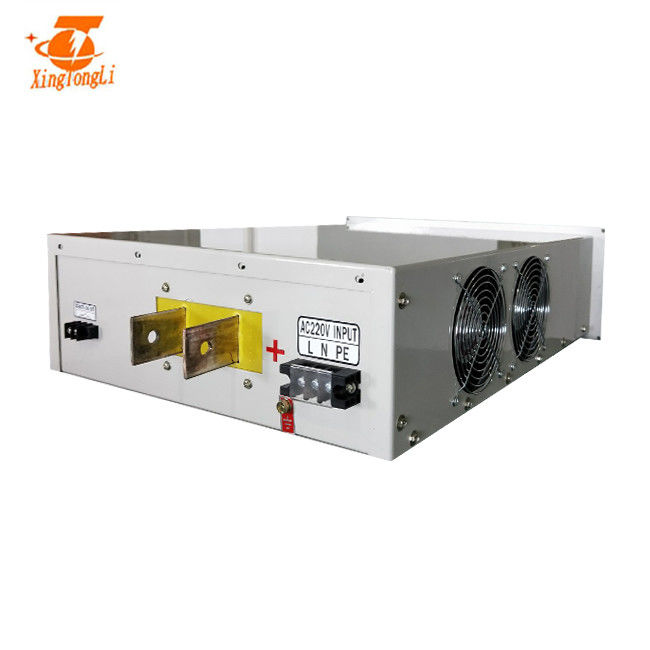

Raddrizzatore placcante SMR 12v 400a di commutazione di HF con 380v input di CA di 3 fasi
  • Raddrizzatore placcante SMR 12v 400a di commutazione di HF con 380v input di CA di 3 fasi
  • Raddrizzatore placcante SMR 12v 400a di commutazione di HF con 380v input di CA di 3 fasi

Raddrizzatore placcante SMR 12v 400a di commutazione di HF con 380v input di CA di 3 fasi

Luogo di origine La CINA
Marca xingtongli
Certificazione ISO CE RoHS
Numero di modello GKD12-400CVC
Dettagli del prodotto
Nome di prodotto:
Raddrizzatore SMR 12v 400a di commutazione di HF con 380v input di CA di 3 fasi
Tensione in ingresso:
CA 380V/220V/415V/480V
Fase:
3 fasi
Tensione in uscita:
CC 0~12v regolabile
Corrente d'uscita:
CC 0~400A regolabile
Modalità Lavoro:
CV DI CC
Dimensione:
520*395*165mm
Peso:
25kg
Colore:
bianco
Evidenziare:

raddrizzatore elettrolitico

,

alimentazione elettrica della macchina di elettrolisi

,

Raddrizzatore placcante di commutazione di HF

Termini di trasporto & di pagamento
Quantità di ordine minimo
1 unità
Prezzo
1070$~1200$
Imballaggi particolari
Dimensione d'imballaggio di singolo caso di legno: peso di 690*550*520mm: 70kg
Tempi di consegna
10~15 giorni del lavoro
Termini di pagamento
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione
150units/month
Descrizione di prodotto



Raddrizzatore SMR 12v 400a di commutazione di HF con 380v specificazione e parametro di input di CA di 3 fasi





Descrizione di potere elettrolitico ad alta frequenza:

il circuito principale di commutazione del raddrizzatore SMR comprende il trasformatore principale, le componenti del raddrizzatore di potere e una certa altra prova, dispositivi di protezione. La funzione principale del trasformatore dell'alimentazione elettrica è a ridurre il CA corrente/tensione al valore di placcaggio di tensione richiesto processo tecnico. Trasformatore di frequenza di usi del raddrizzatore del tiristore (50Hz/60Hz), mentre alimentazioni elettriche di commutazione ad alta frequenza facendo uso di alta frequenza (10 trasformatore ~ 50kHz). I dispositivi di rilevazione comprendono il metro di tensione, trasformatori correnti. Il dispositivo di protezione pricipalmente è utilizzato per la protezione di sovracorrente delle componenti della rettifica di potere. Il circuito di controllo include un tiristore o un IGBT, il circuito di controllo di innesco, il circuito di morbido inizio di potere, la sovracorrente, il circuito di protezione di sovratensione, circuito di protezione di fase di potere.



tensione in ingresso fase 50/60hz di 380v 3
Tensione in uscita 0~12v regolabile
Stabilità di tensione 0~400a regolabile
Stabilità corrente ≤1%
Fattore di ondulazione 1%-2%
efficienza ≥90%
peso 25kg
dimensione 520*395*165mm
Modo di stabilizzazione Stabilizzazione corrente/stabilizzazione di tensione (scambiabile facilmente)
Gamma di adeguamento Tensione/corrente da 0-100% continuamente regolabile all'interno di gamma stimata
Sistema di raffreddamento Raffreddamento a aria
Metodo di controllo controllo locale/controllo del telecomando/plc
Contenuti dell'esposizione Metro/amperometro/funzionamento di tensione/sopra temporaneo/errore,
Metodo di protezione Sovratensione/Sotto-tensione introdotte/sopra corrente/uscita brevi/sopra auto protezione ecc del riscaldamento…
Temperatura di funzionamento - 20-50℃
Temperatura ambiente -30-65℃
Umidità ambientale ≤90%



Raddrizzatore placcante SMR 12v 400a di commutazione di HF con 380v input di CA di 3 fasi 0

Raddrizzatore placcante SMR 12v 400a di commutazione di HF con 380v input di CA di 3 fasi 1







Governo:

 Il raddrizzatore SMR di commutazione di HF con il temporizzatore adotta i collegamenti magnetici del taglio, riduce le perdite del flusso turbolento e la verniciatura a spruzzo del gabinetto complessivamente

Struttura:

Il raddrizzatore SMR di commutazione di HF con il temporizzatore con progettazione ragionevole della struttura, ha isolato la parte dell'invertitore e, la parte della rettifica, convenienti smontare e manutenzione

Radiatore:

la capacità del radiatore ha ampliato 1,5 volte, si assicura il migliore effetto di raffreddamento

modo di controllo del commutatore:

adotti il commutatore molle completo di sfasamento del ponte, perdita del reduct IGBT, risparmi l'energia

Trasformatore principale:

il raddrizzatore del modo IGBT TR del commutatore di 60v 125A per il sistema di electrochilorination adotta il centro amorfo, l'efficienza del trasformatore di aumento, reduct l'aumento di temperatura del trasformatore, ha tagliato il peso del raddrizzatore, migliora la stabilità dell'alimentazione elettrica, l'affidabilità

Nucleo & diodo Schottky:

la capacità del centro ha ampliato 1,5 volte

il diodo Schottky amplia 4 volte



Bordo:

tutti i comitati per il controllo hanno fatto il trattamento di anticorrosivo con una lacca importata di tre difese

IGBT:

La capacità di IGBT ha ampliato 3 volte, rende l'alimentazione elettrica più affidabile



Raddrizzatore di commutazione SMR del ofHF di applicazione:

Pricipalmente utilizzato nell'elettrolisi del metallo non ferroso: alluminio, magnesio, zinco, cavo, rame, manganese e diossido del manganese; oro, argento e l'altra fusione dei metalli; fusione della terra rara del boro del ferro del neodimio; lega dura, fusione del diamante; acqua salata, elettrolisi del potassio per produrre soda caustica, potassa, sistema del sodio; materiali di riscaldamento elettrici del fuoco ed altri tipi di alimentatori in CC ad alta potenza.



Raddrizzatore placcante SMR 12v 400a di commutazione di HF con 380v input di CA di 3 fasi 2

Raddrizzatore placcante SMR 12v 400a di commutazione di HF con 380v input di CA di 3 fasi 3

1, disponendo raddrizzatore e tenere la stabilità del corpo; assicuri la buona ventilazione.
2, controllando la copertura d'anodizzazione del raddrizzatore fuori se allentando.
3, coperture di collegamento da frantumare per impedire elettricità statica.
4, Conecting il cavo dell'input di CA
5, collegando le barre del rame dell'uscita di CC
6, collegando il contenitore telecomandato di raddrizzatore, se controllo locale, saltano questo punto
7, girano sul commutatore dell'aria, quindi il fan comincia girare e la luce di indicatore di potenza.
8, bottone di adeguamento di rotazione in senso orario, aumenti di grado del voltometro, lavoranti per indicare illuminazione leggera.
9, regolano la manopola al massimo, quindi il voltometro dovrebbe indicare la tensione nominale, amperometro indica il volume del carico di conseguenza.
10, staccano il commutatore dell'aria, spengono il raddrizzatore
