raddrizzatore di ossidazione di 60V 4000A IGBT
descrizione di ossidazione:
È ben noto che determinati metalli, considerevolmente alluminio e tantalio, come anodo in un elettrolito adatto essere ricoperto di
un film di ossido sottile e poi esibisce la rettifica delle proprietà: le correnti sono positivamente molto piccole per l'alluminio, minum - incaricato di
rispetto alla soluzione, mentre opposti polarità possono essere molto grandi, il processo della formattazione che un film di ossido è causato dagli ioni di Al
entrando dall'alluminio attraverso l'ossido nella soluzione sotto l'influenza di alto campo elettrico nello strato e combinarsi
con gli ioni dell'ossigeno, lo spessore del film di ossido per constallt ha applicato la tensione le diminuzioni correnti esponenzialmente con tempo fino alla a
piccola corrente di di meno che un micoampele per remaines che scorrono, di modo che dopo aumento notevole di parecchie ore dello spessore
non può essere misurato, lo spessore dello strato è proporzionale alla tensione di formazione e dell'ordine di 10-5 lo scopo di questo
la carta è di discutere il meccanismo della conducibilità elettrica del raddrizzatore di alluminio.
Specificazione
SPECIFICHE PER GKD60-4000CVC |
CA introdotto |
480V±10% |
fase 3 |
50/60Hz |
CC dell'uscita |
Volt |
0~60V regolabile |
Corrente |
0~4000A regolabile |
Potere |
240KW |
Efficienza |
>85% |
frequenza dell'uscita |
40KHz ha riparato |
ondulazione dell'uscita |
5% |
Protezione |
Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Introdotto sopra/protezione bassa tensione |
Condizione di lavoro (Temperatura) |
-10℃~50℃ |
Modo di controllo |
Controllo del pannello Telecomando |
Peso netto |
800kg |
Modo di lavoro |
Constant Voltage (cv) Constant Current (cc) |
Dimensione (millimetri) |
1415*1060*2180mm |
Modo di raffreddamento |
acqua
raffreddamento
|

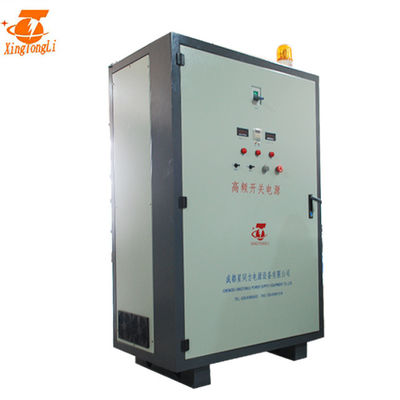

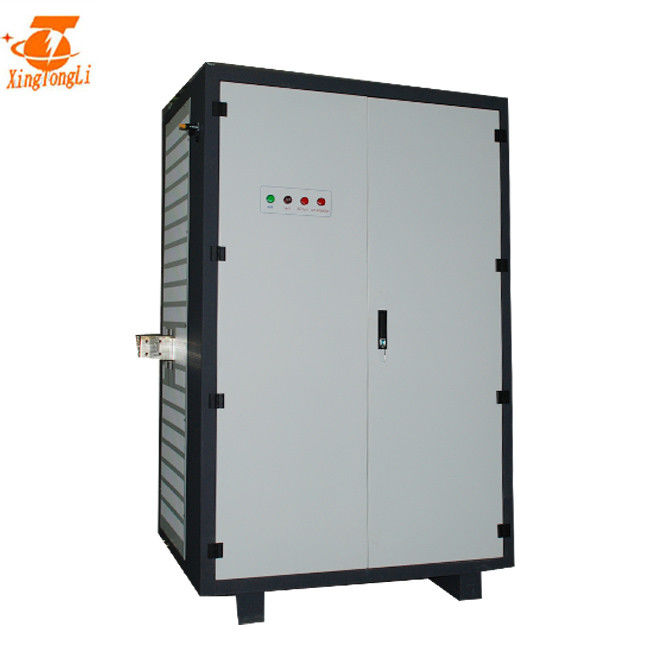

immagine del raddrizzatore di ossidazione di 60V 4000A IGBT:
caratteristiche del raddrizzatore di ossidazione di 60V 4000A IGBT
Governo:
Il Governo adotta i collegamenti tagliati magnetici, riduce le perdite del flusso turbolento e la verniciatura a spruzzo del gabinetto complessivamente
Struttura:
La progettazione ragionevole della struttura, ha isolato la parte dell'invertitore e, la parte della rettifica, convenienti smontare e manutenzione
Radiatore:
la capacità del radiatore ha ampliato 1,5 volte, si assicura il migliore effetto di raffreddamento
modo di controllo del commutatore:
adotti il commutatore molle completo di sfasamento del ponte, perdita del reduct IGBT, risparmi l'energia
Trasformatore principale:
adotta il centro amorfo, l'efficienza del trasformatore di aumento, reduct l'aumento di temperatura del trasformatore, tagliano il peso del raddrizzatore, migliorano la stabilità dell'alimentazione elettrica, l'affidabilità
Nucleo & diodo Schottky:
la capacità del centro ha ampliato 1,5 volte
il diodo Schottky amplia 4 volte
Bordo:
tutti i comitati per il controllo hanno fatto il trattamento di anticorrosivo con una lacca importata di tre difese
IGBT:
La capacità di IGBT ha ampliato 3 volte, rende l'alimentazione elettrica più affidabile
installazione del raddrizzatore di ossidazione di 60V 4000A IGBT
1, disponendo raddrizzatore e tenere la stabilità del corpo; assicuri la buona ventilazione. |
2, controllando la copertura d'anodizzazione del raddrizzatore fuori se allentando. |
3, coperture di collegamento da frantumare per impedire elettricità statica. |
4, Conecting il cavo dell'input di CA |
5, collegando le barre del rame dell'uscita di CC |
6, collegando il contenitore telecomandato di raddrizzatore, se controllo locale, saltano questo punto |
7, girano sul commutatore dell'aria, quindi il fan comincia girare e la luce di indicatore di potenza. |
8, bottone di adeguamento di rotazione in senso orario, aumenti di grado del voltometro, lavoranti per indicare illuminazione leggera. |
9, regolano la manopola al massimo, quindi il voltometro dovrebbe indicare la tensione nominale, amperometro indica il volume del carico di conseguenza. |
10, staccano il commutatore dell'aria, spengono il raddrizzatore |
processo dei prodotti:
Dall'inizio della materia prima alla selezione, all'assemblea ed infine all'incarico. Applicheremo rigorosamente le norme. Prima del pacchetto, alimentazione elettrica di commutazione a una uscita di CC di 24V 125A con CEsia ancora controllo per assicurarsi che funzioni normalmente.
