raddrizzatore d'anodizzazione di 36V 1000A
La gamma dell'applicazione del raddrizzatore d'anodizzazione include l'anodizzazione di alluminio di profilo, i prodotti di alluminio che anodizzano la coloritura, l'anodizzazione dura, ecc. La gamma corrente d'anodizzazione dell'alimentazione elettrica è 1A~30000A e la gamma di tensione di alimentazione elettrica di Anodzing è 1 V~2000V.
Specificazione
SPECIFICHE PER GKD36-1000CVC | |||
CA introdotto | 380V±10% | fase 3 | 50/60Hz |
CC dell'uscita | Volt | 0~36V regolabile | |
Corrente | 0~1000A regolabile | ||
Potere | 36KW | ||
Efficienza | >85% | ||
frequenza dell'uscita | 40KHz ha riparato | ||
ondulazione dell'uscita | 5% | ||
Protezione | Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Introdotto sopra/protezione bassa tensione |
||
Condizione di lavoro (Temperatura) |
-10℃~50℃ | Modo di controllo | Controllo del pannello Telecomando |
Peso netto | 250kg | Modo di lavoro | Constant Voltage (cv) Constant Current (cc) |
Dimensione (millimetri) | 790*910*1080mm | Modo di raffreddamento |
aria raffreddamento |
caratteristiche d'anodizzazione del raddrizzatore di 36V 1000A

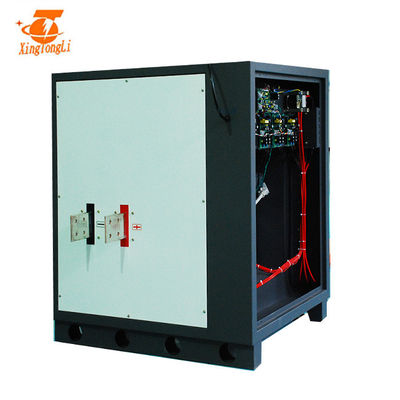

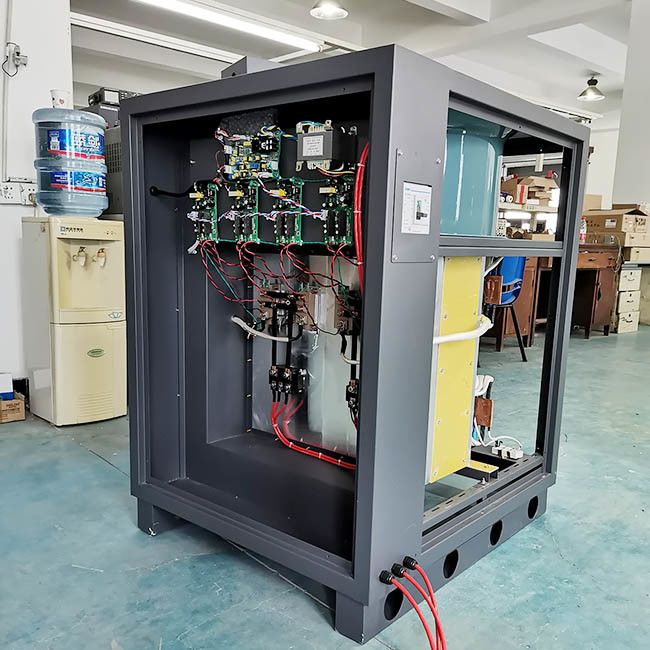

immagine d'anodizzazione del raddrizzatore del raddrizzatore di 36V 1000A:
LA DIFFERENZA FRA L'SCR & IL RADDRIZZATORE DEL COMMUTATORE DI IGBT
1, efficienza
SCR: 70%
IGBT: 90%
2, trasformatore
SCR: Trasformatore di frequenza industriale, grande volume circa 200kg
IGBT: senza trasformatore di frequenza industriale
3, efficienza economizzatrice d'energia
SCR: cattivo
IGBT: risparmio energetico circa 15%-30%
4, avvio/arresto con il carico
SCR: non possa
IGBT: latta
5, circuito di controllo
SCR: Complesso, richiesta sincrona e difficile integrare
IGBT: usi il bordo semplice del circuito integrato ed il trattamento anticorrosivo completamente si è chiuso.
6, accuratezza corrente costante
SCR: <5%
IGBT: <1%
7, modo di raffreddamento
SCR: acqua/olio/raffreddamento a aria
IGBT: acqua/raffreddamento a aria
8, frequenza del lavoro
SCR: 50HZ
IGBT: 20KHZ
9, modo di controllo
SCR: Innesco di sfasamento
IGBT: PWM
10, hanno prodotto la CC
SCR: semionda
IGBT: Onda quadra ad alta densità di CC
11, perturbazione alla griglia di potere
SCR: grande, non facile eliminare
IGBT: piccolo, facile eliminare
12, dimensione e peso
SCR: grande e pesante
IGBT: piccolo e leggero
13, gamma di fluttuazione permissibile di tensione in ingresso
SCR: ±10%
IGBT: ±15%
installazione d'anodizzazione del raddrizzatore di 36V 1000A
1, disponendo raddrizzatore e tenere la stabilità del corpo; assicuri la buona ventilazione. |
2, controllando la copertura d'anodizzazione del raddrizzatore fuori se allentando. |
3, coperture di collegamento da frantumare per impedire elettricità statica. |
4, Conecting il cavo dell'input di CA |
5, collegando le barre del rame dell'uscita di CC |
6, collegando il contenitore telecomandato di raddrizzatore, se controllo locale, saltano questo punto |
7, girano sul commutatore dell'aria, quindi il fan comincia girare e la luce di indicatore di potenza. |
8, bottone di adeguamento di rotazione in senso orario, aumenti di grado del voltometro, lavoranti per indicare illuminazione leggera. |
9, regolano la manopola al massimo, quindi il voltometro dovrebbe indicare la tensione nominale, amperometro indica il volume del carico di conseguenza. |
10, staccano il commutatore dell'aria, spengono il raddrizzatore |
