Raddrizzatore del PWB
>
|
|
| Luogo di origine | La Cina |
| Marca | Xingtongli |
| Certificazione | CE RHOS |
| Numero di modello | GKD12-100CVC |

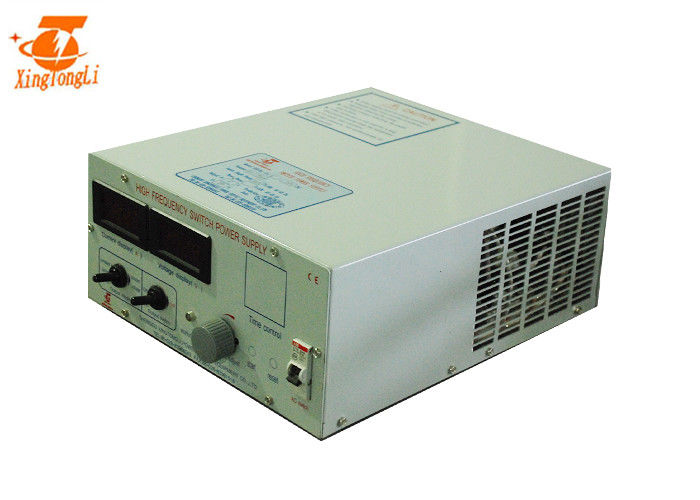

macchina placcante di rame del raddrizzatore con il temporizzatore, controllo del pannello
Tramite l'anti filtro da disturbo elettromagnetico di EMI, la rettifica diretta, onda del filtro per fare la griglia di corrente alternata, Tramite l'invertitore per convertire la tensione di CC in frequenza dell'onda quadra dei dieci o delle centinaia di chilociclo, poi con isolamento ad alta frequenza del trasformatore, riduce la tensione e poi con tensione di CC ad alta frequenza dell'uscita del filtro. Dopo la campionatura, il paragone, l'amplificazione ed il controllo, il circuito di azionamento ed il duty cycle di controllo del convertitore di potere di IGBT per ottenere tensione in uscita stabile (o la corrente d'uscita).
Nella condizione di lavoro, la perdita di potere del tubo di controllo del raddrizzatore placcante del commutatore ad alta frequenza è piccola, l'efficienza può raggiungere 75% - 90%, il volume è piccolo, il peso è luce, la precisione ed il coefficiente dell'ondulazione è migliore del raddrizzatore al silicio. La gamma dell'uscita può raggiungere la precisione richiesta da produzione. Il raddrizzatore placcante ha abilità di autoprotezione, può avviarsi e fermarsi a volontà nell'ambito del carico. È facile da collegarsi con il computer, che porta la grande convenienza a produzione automatica, in modo da è stato ampiamente usato nell'industria placcante del PWB.
Un certo pics è stato seguito

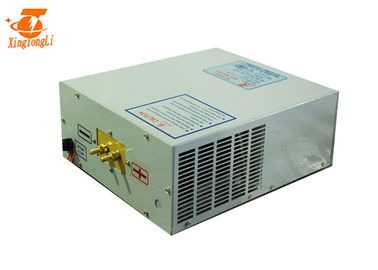

Parte posteriore
Applicazione
Il volt e la corrente differenti ha applicazioni differenti
Specificazione
| SPECIFICHE PER GKD12-100CVC | |||
| CA dell'input | 380V±10% | 3phase | 50/60Hz |
| CC dell'uscita | Volt | 0~12V regolabile | |
| Corrente | 0~100A regolabile | ||
| Potere | 1.2KW | ||
| Efficienza | >85% | ||
| Ondulazione | <5> | ||
| Frequenza di commutazione | 20KHz | ||
| Protezione | Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Input sopra/protezione bassa tensione |
||
| Condizione di lavoro (Temperatura) |
-10℃~50℃ | Modo di controllo | Controllo del pannello Telecomando |
| Peso netto | 7.5kg | Modo di lavoro | Tensione costante (cv) Corrente costante (cc) |
| Dimensione (millimetri) | 273*222.5*88 | Modo di raffreddamento | Raffreddamento a aria |
1. 0~10V, 4~20mA, SpA, temporizzatore, contatore ora/di Ampère-minuto, HMI può essere fornito
2. Modo di controllo: Controllo locale o telecomando (la lunghezza di cavo è determinata dai clienti)
3. Il Giappone IGBT (la scelta predefinita) o la Germania IGBT è adottata
4. Dopo la fosfatizzazione, galvanizzato e la plastica spruzzato, il telaio ha funzione eccellente di resistenza della corrosione
5. Facile da operare e repaire
Altri vantaggi
1. Governo
a: Adozione lavorare completamente digitalizzato
b: Adottando la produzione laminata a freddo della lamiera di acciaio del ferro, dopo il phosphorization, la placcatura dello zinco, spruzzo di plastica, il raddrizzatore migliora la resistenza delle strutture ed anticorrosivo.
c: La progettazione ragionevole della struttura, la progettazione isolata dell'invertitore, parte della rettifica è conveniente da smontare e riparare a causa del suo montaggio ordinato.
d: Il radiatore migliora l'effetto di raffreddamento a causa della sua capacità di 1,5 volte.
Sistema di controllo elettrico 2
a: Il raddrizzatore adotta il controllo morbido del commutatore fase-spostato ponte pieno, assicurando la perdita di potere più basso di IGBT. La capacità di IGBT diventa 3 volte più grande.
b: Il trasformatore principale. Adotta il centro amorfo per aumentare l'efficienza del trasformatore ed il trasformatore fresco e non solo può alleggerire il peso del raddrizzatore, ma anche può rinforzare la stabilità e l'affidabilità del raddrizzatore. Nella sua fase elementare, adotta il condensatore di didascalia di serie.
c: Il circuito magnetico di correzione automatica di deviazione è adottato ed il potere totale del nucleo magnetico ottiene ingrandetto 1,5 volte.
Diodo di barriera di 3 Schottky
a: È stata espanta 4 volte.
4 tutti i bordi di controllo ottengono il trattamento antisettico con lacca importata.
Come installare raddrizzatore
Ciò è modo dell'installazione per il raddrizzatore telecomandato. Non solo questo modo.
1. per collegare barra di rame con il bagno/carro armato
2. Per assicurare l'alimentazione elettrica/raddrizzatore è collegata
3. Per assicurarsi là è abbastanza acqua per il tipo l'alimentazione elettrica di raffreddamento ad acqua/raddrizzatore
4. Noi consiglio che tutti i raddrizzatori dovrebbero essere isolati ad aumento della sua vita.
Il circuito principale dell'alimentazione elettrica include il trasformatore principale, l'assemblea di raddrizzatore di potere ed alcuni altri prova e dispositivi di protezione. La funzione principale del trasformatore dell'alimentazione elettrica è di ridurre la corrente/tensione di CA alla tensione richiesta tramite il processo placcante. Il raddrizzatore del tiristore utilizza un trasformatore di frequenza (50Hz/60Hz), mentre l'alimentazione elettrica di commutazione ad alta frequenza utilizza un trasformatore ad alta frequenza (10-50KHZ). Il dispositivo di rilevazione include il voltometro ed il trasformatore corrente. Il dispositivo di protezione pricipalmente è utilizzato per la protezione di sovracorrente degli elementi di raddrizzatore dell'alimentazione elettrica. Il circuito di controllo include il tiristore o IGBT, circuito di controllo di innesco, alimentano il circuito molle di inizio, la sovracorrente, il circuito di protezione di sovratensione, circuito di protezione di fase di potere.
