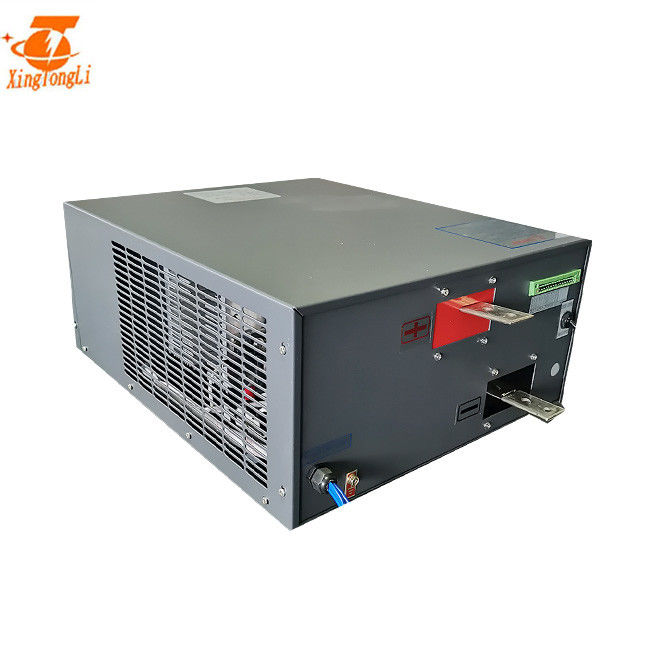

IGBT che anodizza il raddrizzatore universale 50V 004A di DC/AC con l'interfaccia analogica 4~20mA
vantaggi
1. Governo
a: L'adozione completamente ha digitalizzato lavorare
b: Adottando la produzione laminata a freddo della lamiera di acciaio del ferro, dopo il phosphorization, la placcatura dello zinco, spruzzo di plastica, il raddrizzatore migliora la resistenza delle strutture ed anticorrosivo.
c: La progettazione ragionevole della struttura, la progettazione isolata dell'invertitore, parte della rettifica è conveniente da smontare e riparare a causa del suo montaggio ordinato.
d: Il radiatore migliora l'effetto di raffreddamento a causa della sua capacità di 1,5 volte.
Sistema di controllo elettrico 2
a: Il raddrizzatore adotta il controllo morbido del commutatore fase-spostato ponte pieno, assicurando la perdita di potere più basso di IGBT. La capacità di IGBT diventa 3 volte più grande.
b: Il trasformatore principale. Adotta il centro amorfo per aumentare l'efficienza del trasformatore ed il trasformatore fresco e non solo può alleggerire il peso del raddrizzatore, ma anche può rinforzare la stabilità e l'affidabilità del raddrizzatore. Nella sua fase elementare, adotta il condensatore di didascalia di serie.
c: Il circuito magnetico di correzione automatica di deviazione è adottato ed il potere totale del nucleo magnetico ottiene ingrandetto 1,5 volte.
Diodo di barriera di 3 Schottky
a: È stata espanta 4 volte.
4 tutti i bordi di controllo ottengono il trattamento antisettico con lacca importata.
dettaglio rapido
L'ago anodizzato dell'alimentazione elettrica è progettato per le caratteristiche dell'ossidazione. Poiché la forma d'onda dell'uscita è un'onda quadra, è più utile alla qualità del sigillamento, riducente la dissoluzione del film dovuto l'aumento nella temperatura, impedente l'espansione dell'apertura del film di ossido, tendente al miglioramento della durezza e della densità dello strato dell'ossido e tendente a migliorare la qualità ed il rendimento del prodotto.
Il prodotto usa IGBT importato di alta qualità come il dispositivo di alimentazione di rete, facendo uso (anche conosciuto come nanocrystalline) del materiale magnetico molle ultra-microcristallino della lega mentre il centro del trasformatore, il sistema di controllo principale usa la tecnologia di controllo del multi-ciclo e la struttura appronta le misure di acidificazione dello spruzzo del anti-sale. Sviluppato in una nuova generazione di alimentazione elettrica di commutazione ad alta frequenza gran-corrente a bassa tensione (raddrizzatore). Con i vantaggi di di piccola dimensione, alta efficienza leggera e e l'alta affidabilità, si è trasformato nel prodotto di sostituzione dell'alimentazione elettrica dell'SCR.
Una certa parte interna ha mostrato colore seguito e appena diffierent.
Un certo pics è stato seguito
Applicazione
Il volt e corrente differenti ha applicazioni differenti
Specificazione
SPECIFICHE PER GKD (M) (H) 50-400CVC | |||
CA introdotto | 380V±10% | 3phase | 50/60Hz |
CC dell'uscita | Volt | 0~50V Regolabile | |
Corrente | 0~400A Regolabile | ||
Potere | 24KW | ||
Efficienza | >85% | ||
Frequenza di commutazione | 20KHz | ||
Protezione | Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Introdotto sopra/protezione bassa tensione |
||
Condizione di lavoro (Temperatura) |
-10℃~50℃ | Modo di controllo | Controllo del pannello Telecomando |
Peso netto | 60kg | Modo di lavoro | Constant Voltage (cv) Constant Current (cc) |
Dimensione (millimetri) | 7400*600*760mm | Modo di raffreddamento | Raffreddamento a aria |
Come installare raddrizzatore
Ciò è modo dell'installazione per il raddrizzatore telecomandato. Non solo questo modo.
1. per collegare barra di rame con il bagno/carro armato
2. Per assicurare l'alimentazione elettrica/raddrizzatore è collegata
3. Per assicurarsi là è abbastanza acqua per il tipo l'alimentazione elettrica di raffreddamento ad acqua/raddrizzatore
4. Noi consiglio che tutti i raddrizzatori dovrebbero essere isolati ad aumento della sua vita.
