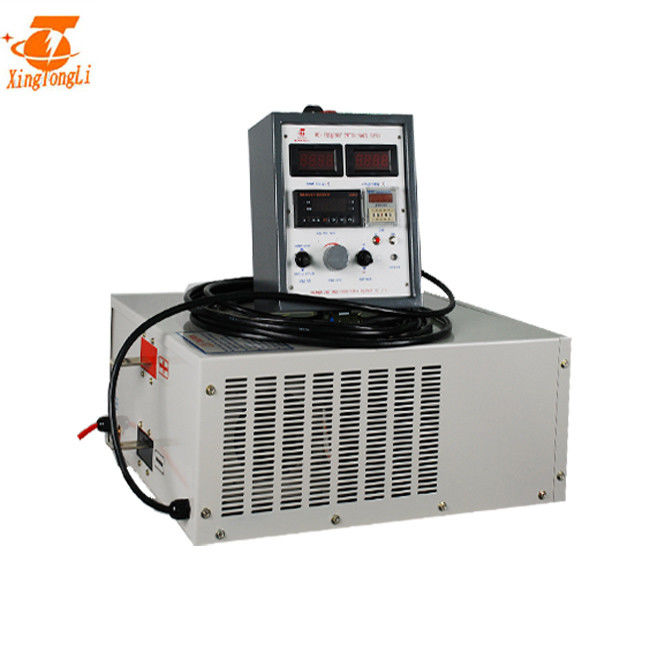

raddrizzatore di modello del PWB del commutatore con il temporizzatore ed il metro di amperora
Placcando su un PWB si riferisce al processo elettrochimico tramite cui un metallo è depositato sulla superficie del circuito e dentro i fori metallizzati. Il metallo placcato più comune nel montaggio del PWB è di rame. Generalmente, un PWB è un bordo sottile fatto di vetroresina, di epossidico composito, o dell'altro materiale laminato. Le vie conduttive sono incise o «sono stampate» sul bordo, collegante le componenti differenti sul PWB, quali i transistor, le resistenze ed i circuiti integrati.
Indietro
Applicazione
Il volt e corrente differenti ha applicazioni differenti
Specificazione
SPECIFICHE PER GKD (M) (H) 12-100CVC | |||
CA introdotto | 380V±10% | 3phase | 50/60Hz |
CC dell'uscita | Volt | 0~12V Regolabile | |
Corrente | 0~250A Regolabile | ||
Potere | 3KW | ||
Efficienza | >85% | ||
Ondulazione | <5> | ||
Frequenza di commutazione | 20KHz | ||
Protezione | Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Introdotto sopra/protezione bassa tensione |
||
Condizione di lavoro (Temperatura) |
-10℃~50℃ | Modo di controllo | Controllo del pannello Telecomando |
Peso netto | 25kg | Modo di lavoro | Constant Voltage (cv) Constant Current (cc) |
Dimensione (millimetri) | 520*395*165mm | Modo di raffreddamento | Raffreddamento a aria |
1. 0~10V, 4~20mA, SpA, temporizzatore, contatore ora/di Ampère-minuto, HMI può essere fornito
2. Modo di controllo: Controllo locale o telecomando (la lunghezza di cavo è determinata dai clienti)
3. Il Giappone IGBT (la scelta di difetto) o la Germania IGBT è adottata
4. Dopo la fosfatizzazione, spruzzata galvanizzata e di plastica, il telaio ha funzione eccellente di resistenza della corrosione
5. Facile da operare e repaire
, Processo Electroless di ramatura:
1. Lo scopo principale del punto di pretrattamento:
Uno. Assicuri l'integrità continua della ramatura electroless;
2. Assicuri la forza legante della stagnola chimica del rame del substrato e del rame;
3. Assicuri la forza legante fra rame chimico e stagnola di rame interna;
4. Assicuri la forza legante fra lo strato di rame chimicamente depositato ed il substrato non conduttivo.
(Quanto sopra è una descrizione sommaria di pretrattamento electroless di ramatura.)
La B, le procedure tipiche di pretrattamento per la ramatura electroless è come segue:
Sgrassamento:
i. scopo di sgrassamento:
①Rimuova il grasso da stagnola e dai fori di rame;
②Rimuova la sporcizia di stagnola e dei fori di rame;
③Contribuisce a rimuovere l'inquinamento sulla superficie di stagnola di rame ed è utile al trattamento termico successivo;
④Facile occuparsi delle macchie della resina prodotte perforando;
⑤Rimuova la sbavatura dal foro di difetto; ,
C, alcuni elementi chiave nel processo di sgrassamento:
①Come scegliere il tipo appropriato dello sgrassatore;
②Temperatura di lavoro del dispositivo di rimozione dell'olio;
③Concentrazione dello sgrassatore;
④Tempo di impregnazione dell'agente di sgrassamento;
⑤Meccanico incorporando la scrematrice;
⑥Punti di pulizia con riduttore sgrassare effetto;
⑦Effetto di pulizia dopo lo sgrassamento.
(In sopra le operazioni di pulizia, la temperatura è un fattore chiave. Molti agenti di sgrassamento hanno un limite minimo della temperatura.)
La D, alcuni fattori può colpire lavare:
①Lavare la temperatura dovrebbe essere sopra 60F;
②Mescolatura dell'aria;
③L'effetto di spruzzatura è migliore;
④C'è abbastanza acqua dolce per sostituire l'intero processo di lavaggio a tempo
Come installare raddrizzatore
Ciò è modo dell'installazione per il raddrizzatore telecomandato. Non solo questo modo.
1. per collegare barra di rame con il bagno/carro armato
2. Per assicurare l'alimentazione elettrica/raddrizzatore è collegata
3. Per assicurarsi là è abbastanza acqua per il tipo l'alimentazione elettrica di raffreddamento ad acqua/raddrizzatore
4. Noi consiglio che tutti i raddrizzatori dovrebbero essere isolati ad aumento della sua vita.
