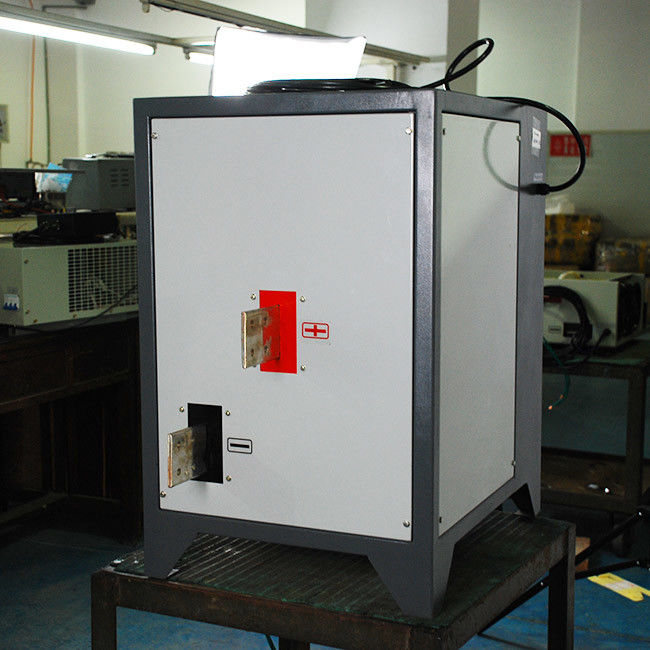

raddrizzatore ad alta frequenza di ramatura del PWB di controllo dello SpA di 12V 2000A
il raddrizzatore ad alta frequenza di ramatura del PWB di controllo dello SpA di 12V 2000A è stato utilizzato per placcare il nichel ed altro mentali. Energia, peso leggero e piccola dimensione di risparmio. Noi raddrizzatore ri--desgined 2000A. Potrebbe essere più piccolo e più leggero. Il peso è più leggero di prima di 10kg.
Il raddrizzatore adotta il controllo morbido del commutatore fase-spostato ponte pieno, assicurando la perdita di potere più basso di IGBT. La capacità di IGBT diventa 3 volte più grande.
Una certa parte interna indicata è seguito, appena colore diffierent.
Un certo pics è stato seguito
Applicazione
Il volt e la corrente differenti ha applicazioni differenti
Specificazione
SPECIFICHE PER GKD (M) (H) 12-2000CVC | |||
CA dell'input | 380V±10% | 3phase | 50/60Hz |
CC dell'uscita | Volt | 0~12V regolabile | |
Corrente | 0~2000A regolabile | ||
Potere | 24KW | ||
Efficienza | >85% | ||
Frequenza di commutazione | 20KHz | ||
Protezione | Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Input sopra/protezione bassa tensione |
||
Condizione di lavoro (Temperatura) |
-10℃~50℃ | Modo di controllo | Controllo del pannello Telecomando |
Peso netto | 80kg | Modo di lavoro | Tensione costante (cv) Corrente costante (cc) |
Dimensione (millimetri) | 480*600*740mm | Modo di raffreddamento | Raffreddamento a aria |
Altri vantaggi
1. Governo
a: Adozione lavorare completamente digitalizzato
b: Adottando la produzione laminata a freddo della lamiera di acciaio del ferro, dopo il phosphorization, la placcatura dello zinco, spruzzo di plastica, il raddrizzatore migliora la resistenza delle strutture ed anticorrosivo.
c: La progettazione ragionevole della struttura, la progettazione isolata dell'invertitore, parte della rettifica è conveniente da smontare e riparare a causa del suo montaggio ordinato.
d: Il radiatore migliora l'effetto di raffreddamento a causa della sua capacità di 1,5 volte.
Sistema di controllo elettrico 2
a: Il raddrizzatore adotta il controllo morbido del commutatore fase-spostato ponte pieno, assicurando la perdita di potere più basso di IGBT. La capacità di IGBT diventa 3 volte più grande.
b: Il trasformatore principale. Adotta il centro amorfo per aumentare l'efficienza del trasformatore ed il trasformatore fresco e non solo può alleggerire il peso del raddrizzatore, ma anche può rinforzare la stabilità e l'affidabilità del raddrizzatore. Nella sua fase elementare, adotta il condensatore di didascalia di serie.
c: Il circuito magnetico di correzione automatica di deviazione è adottato ed il potere totale del nucleo magnetico ottiene ingrandetto 1,5 volte.
Diodo di barriera di 3 Schottky
a: È stata espanta 4 volte.
4 tutti i bordi di controllo ottengono il trattamento antisettico con lacca importata.
Come installare raddrizzatore
Ciò è modo dell'installazione per il raddrizzatore telecomandato. Non solo questo modo.
1. per collegare barra di rame con il bagno/carro armato
2. Per assicurare l'alimentazione elettrica/raddrizzatore è collegata
3. Per assicurarsi là è abbastanza acqua per il tipo l'alimentazione elettrica di raffreddamento ad acqua/raddrizzatore
4. Noi consiglio che tutti i raddrizzatori dovrebbero essere isolati ad aumento della sua vita.
