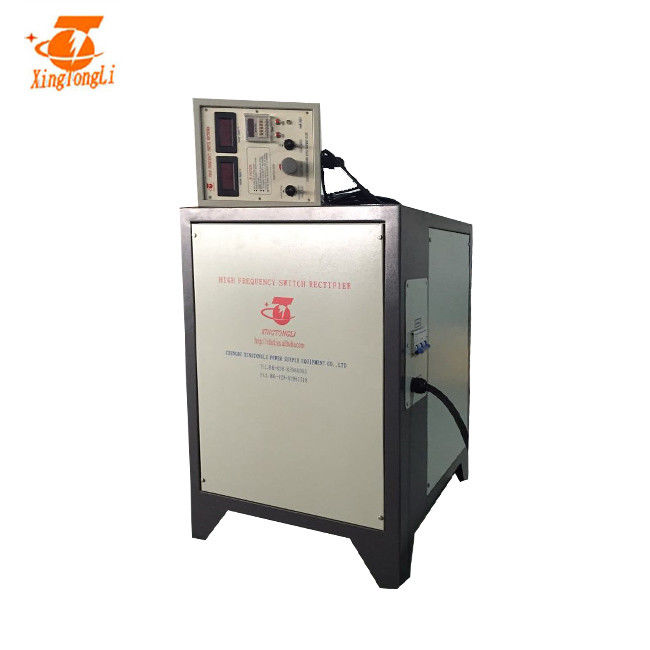

ALIMENTAZIONE ELETTRICA di ELETTRODIALISI di 500v 60a per il trattamento delle acque con l'interfaccia 4~20mA
intruduction
Introduzione dell'alimentazione elettrica di elettrodialisi
L'elettrodialisi di trattamento delle acque sta diventando sempre più popolare. Secondo gli ultimi risultati della ricerca elettronici, combinati con i metodi di controllo avanzato, la nostra società ha progettato un'alimentazione elettrica dedicata dell'elettrodialisi. Questo raddrizzatore dell'elettrodialisi usa la tecnologia avanzata di modulazione di larghezza di impulso ed utilizza i moduli di alta qualità ed i MOSFETs di IGBT come dispositivi di commutazione di potenza.
Il nostro processo di produzione è molto perfetto. Il raddrizzatore dell'elettrodialisi presenta i vantaggi di piccola dimensione, del peso leggero, della prestazione stabile ed affidabile completa di funzione. Adopt ha avanzato il sistema di controllo di DSP, con la funzione auto-corrente automatica stabilizzazione di auto-tensione/di stabilizzazione, non cambia con tensione, l'alta affidabilità, anche fornita della funzione dell'interfaccia dello SpA e di espansione dell'interfaccia RS485, facile realizzare il controllo automatico.
Specificazione
SPECIFICHE PER GKD500-40CVC | |||
CA dell'input | 380V±10% | 3phase | 50/60Hz |
CC dell'uscita | Volt | 0~500V regolabile | |
Corrente | 0~40A regolabile | ||
Potere | 20KW | ||
Efficienza | >85% | ||
frequenza dell'uscita | 40KHz riparato | ||
Protezione | Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Input sopra/protezione bassa tensione |
||
Condizione di lavoro (Temperatura) |
-10℃~50℃ | Modo di controllo | Controllo del pannello Telecomando |
Peso netto | 90kg | Modo di lavoro | Tensione costante (cv) Corrente costante (cc) |
Dimensione (millimetri) | 715*485*860mm | Modo di raffreddamento | Raffreddamento a aria |
Principio di funzionamento di alimentazione elettrica di elettrodialisi:
L'alimentazione elettrica dell'elettrodialisi pricipalmente è composta di circuito del filtrante del raddrizzatore, di circuito di conversione del interamente ponte, di trasformatore ad alta frequenza, di raddrizzatore ad alta frequenza, di circuito del filtrante, di circuito di alimentazione ausiliario e di circuito principale dell'unità di controllo. Il circuito principale dell'unità di controllo pricipalmente è composto di circuito di protezione di guasto di fase, di circuito di protezione della temperatura, di circuito di protezione di sovraccarico, di circuito di protezione di cortocircuito e di circuito di PWM con adeguamento di pi.
Dopo che la tensione di griglia trifase è commutata tramite l'alimentazione elettrica dell'elettrodialisi e poi è rettificata e filtrata, un'alimentazione elettrica stabilizzata CC 520VDC è ottenuta e fornita al circuito di invertitore. Il circuito di invertitore pricipalmente è composto di modulo ad alta potenza del MOSFET di effetto di campo (o di modulo di IGBT) per formare un circuito di conversione del interamente ponte. Quando il PWM ha prodotto i segnali di controllo guidano rispettivamente i moduli di potere con isolamento, i due insiemi dei tubi diagonali sono accesi alternatamente. Nell'ambito della tensione ad alta frequenza primaria di impulso del trasformatore ad alta frequenza, la tensione secondaria è fornita dal raddrizzatore ad alta frequenza del trasformatore al carico.
alta velocità di elaborazione ecc.
Governo: i raddrizzatori ricoprenti placcati IGBT di raffreddamento a aria di 48v 100A con il temporizzatore adotta i collegamenti magnetici del taglio, riducono le perdite del flusso turbolento e la verniciatura a spruzzo del gabinetto complessivamente |
Struttura: i raddrizzatori ricoprenti placcati IGBT di raffreddamento a aria di 48v 100A con il temporizzatore con la struttura ragionevole progettano, isolato la parte dell'invertitore e, parte della rettifica, convenienti smontare e manutenzione |
Radiatore: la capacità del radiatore ampliata 1,5 volte, si assicura l'effetto meglio di raffreddamento |
commuti il modo di controllo: adotti lo sfasamento completo del ponte il commutatore molle, la perdita del reduct IGBT, energia di risparmi |
Trasformatore principale: il raddrizzatore del modo IGBT TR del commutatore di 60v 125A per il sistema di electrochilorination adotta il centro amorfo, l'efficienza del trasformatore di aumento, reduct l'aumento di temperatura del trasformatore, ha tagliato il peso del raddrizzatore, migliora la stabilità dell'alimentazione elettrica, l'affidabilità |
Nucleo & diodo Schottky: capacità del centro ampliata 1,5 volte il diodo Schottky amplia 4 volte
|
Bordo: tutti i comitati per il controllo hanno fatto il trattamento di anticorrosivo con una lacca importata di tre difese |
IGBT: La capacità di IGBT ampliata 3 volte, rende l'alimentazione elettrica più affidabile |
Come installare raddrizzatore
Ciò è modo dell'installazione per il raddrizzatore telecomandato. Non solo questo modo.
1. per collegare barra di rame con il bagno/carro armato
2. Per assicurare l'alimentazione elettrica/raddrizzatore è collegata
3. Per assicurarsi là è abbastanza acqua per il tipo l'alimentazione elettrica di raffreddamento ad acqua/raddrizzatore
4. Noi consiglio che tutti i raddrizzatori dovrebbero essere isolati ad aumento della sua vita.
Altri vantaggi
1. Governo
a: Adozione lavorare completamente digitalizzato
b: Adottando la produzione laminata a freddo della lamiera di acciaio del ferro, dopo il phosphorization, la placcatura dello zinco, spruzzo di plastica, il raddrizzatore migliora la resistenza delle strutture ed anticorrosivo.
c: La progettazione ragionevole della struttura, la progettazione isolata dell'invertitore, parte della rettifica è conveniente da smontare e riparare a causa del suo montaggio ordinato.
d: Il radiatore migliora l'effetto di raffreddamento a causa della sua capacità di 1,5 volte.
Sistema di controllo elettrico 2
a: Il raddrizzatore adotta il controllo morbido del commutatore fase-spostato ponte pieno, assicurando la perdita di potere più basso di IGBT. La capacità di IGBT diventa 3 volte più grande.
b: Il trasformatore principale. Adotta il centro amorfo per aumentare l'efficienza del trasformatore ed il trasformatore fresco e non solo può alleggerire il peso del raddrizzatore, ma anche può rinforzare la stabilità e l'affidabilità del raddrizzatore. Nella sua fase elementare, adotta il condensatore di didascalia di serie.
c: Il circuito magnetico di correzione automatica di deviazione è adottato ed il potere totale del nucleo magnetico ottiene ingrandetto 1,5 volte.
Diodo di barriera di 3 Schottky
a: È stata espanta 4 volte.
4 tutti i bordi di controllo ottengono il trattamento antisettico con lacca importata.
