Alimentazione elettrica ad alta frequenza di commutazione
>
|
| Luogo di origine | La CINA |
| Marca | Xingtongli |
| Certificazione | CE RoHS |
| Numero di modello | GKD12-300CVC |

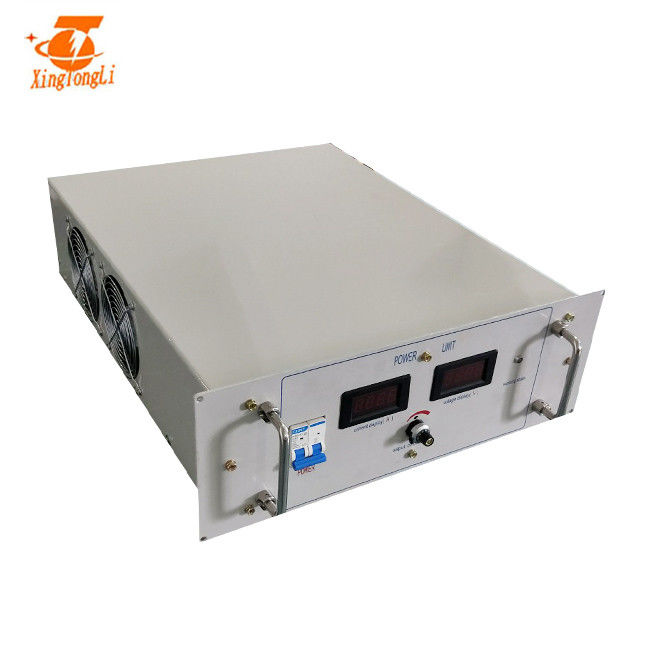

raddrizzatore di commutazione ad alta frequenza dell'alimentazione elettrica di CC IGBT di 12volt 300Amp
L'unità di alimentazione (anche conosciuta come il raddrizzatore SMR del commutatore) funziona ad alta frequenza con il MOSFET o IGBT. La frequenza di commutazione è generalmente controllata all'interno della gamma di 50-100 chilocicli, con il ≤ 1% di coefficiente dell'ondulazione, in modo da raggiungere l'alta efficienza e la miniaturizzazione.
Principio di funzionamento dell'alimentazione elettrica di commutazione:
Il principio di regolatore del controllo dell'alimentazione di potere di commutazione del regolatore di tensione:
La manopola del commutatore commuta ripetutamente ad un determinato intervallo di tempo. Quando il commutatore è acceso, l'alimentazione in ingresso di entrata è fornita al carico tramite la manopola del commutatore ed il circuito del filtrante. Durante l'intero commutatore è acceso, l'alimentazione elettrica fornisce l'energia al carico;
Quando il commutatore è aperto, l'alimentazione in ingresso di entrata è interrotta fornire l'energia. Può essere visto che il rifornimento di alimentazione in ingresso di entrata che fornisce l'energia al carico è intermittente. In modo che il carico per ottenere il potere continuo di energia, l'alimentazione elettrica di commutazione deve avere un dispositivo di immagazzinamento dell'energia. Quando il commutatore è acceso, la parte dell'energia è memorizzata nel commutatore. Quando è spenta, l'energia memorizzata sarà liberata al carico. L'induttore è utilizzato per immagazzinamento dell'energia. Quando il commutatore è spento, l'energia nell'induttore di immagazzinamento dell'energia è liberata al carico tramite il diodo per assicurare che il carico ottenga l'energia continua e stabile. Poiché il diodo permette che il carico ottenga la corrente continua, è chiamato un diodo della corrente continua. Ciò è come l'alimentazione elettrica di commutazione funziona.
Specificazione
| SPECIFICHE PER GKD36-1000CVC | |||
| CA dell'input | 380V±10% | 3phase | 50/60Hz |
| CC dell'uscita | Volt | 0~12V regolabile | |
| Corrente | 0~300A regolabile | ||
| Potere | 20KW | ||
| Efficienza | >85% | ||
| Frequenza di commutazione | 20KHz | ||
| Protezione | Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Input sopra/protezione bassa tensione |
||
| Condizione di lavoro (Temperatura) |
-10℃~50℃ | Modo di controllo | Controllo del pannello Telecomando |
| Peso netto | 25kg | Modo di lavoro | Tensione costante (cv) Corrente costante (cc) |
| Dimensione (millimetri) | 520*395*165mm | Modo di raffreddamento | Raffreddamento a aria |
2. Modo di controllo: Controllo locale o telecomando (la lunghezza di cavo è determinata dai clienti)
3. Il Giappone IGBT (la scelta predefinita) o la Germania IGBT è adottata
4. Dopo la fosfatizzazione, galvanizzato e la plastica spruzzato, il telaio ha funzione eccellente di resistenza della corrosione
5. Facile da operare e repaire
Come installare raddrizzatore
Ciò è modo dell'installazione per il raddrizzatore telecomandato. Non solo questo modo.
1. per collegare barra di rame con il bagno/carro armato
2. Per assicurare l'alimentazione elettrica/raddrizzatore è collegata
3. Per assicurarsi là è abbastanza acqua per il tipo l'alimentazione elettrica di raffreddamento ad acqua/raddrizzatore
4. Noi consiglio che tutti i raddrizzatori dovrebbero essere isolati ad aumento della sua vita.
