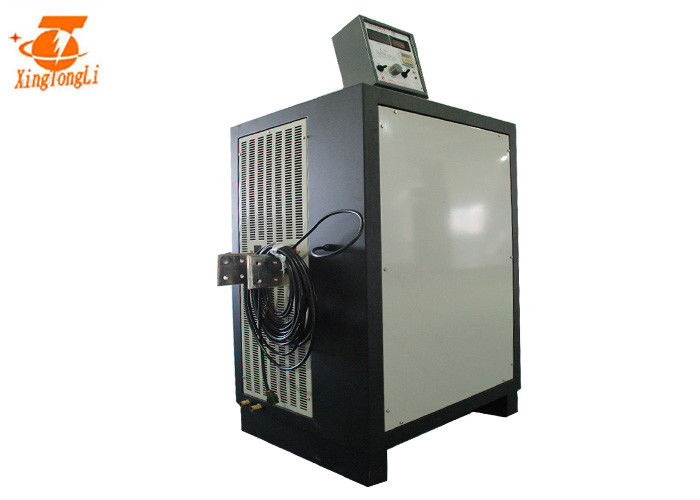

raffreddamento ad acqua del igbt di alto potere di 12Volt 7000Amp placcando le caratteristiche tecniche principali del rectiifer:
Il giro della manopola del commutatore in funzione e a riposo ripetutamente ad un determinato intervallo di tempo, quando il commutatore è acceso, il rifornimento di alimentazione in ingresso di entrata tramite la manopola del commutatore ed il circuito del filtrante per assicurare il caricamento, durante l'intero giro del commutatore sulla durata, l'alimentazione elettrica ha fornito l'energia al carico;
Quando il commutatore ha staccato, rifornimento di alimentazione in ingresso di entrata interrotto per fornire energia. Sia visto, il rifornimento di alimentazione in ingresso di entrata per fornire l'energia per il carico è intermittente, per caricare può essere di ottenere un'alimentazione elettrica continua di energia, commutante l'alimentazione elettrica del modo deve avere un dispositivo di immagazzinamento dell'energia, quando il commutatore accende, c'è una parte di energia memorizzata nel commutatore, quando la sconnessione, l'energia memorizzata libererà per caricare. L'induttanza ha usato per memorizzare l'energia, quando il commutatore è disinserito, energia memorizzata nell'induttanza attraverso il rilascio del diodo al carico, si assicura che il carico per ottenere un'energia continua e stabile, perché il diodo permette al carico di ottenere i diodi correnti continui correnti e cosiddetti continui. Ciò è il funzionamento dell'alimentazione elettrica del modo del commutatore di modo.
Specificazione
SPECIFICHE PER GKD12-7000CVC | |||
CA introdotto | 220V±10% | 3phase | 50/60Hz |
CC dell'uscita | Volt | 0~12V regolabile | |
Corrente | 0~7000A regolabile | ||
Potere | 84KW | ||
Efficienza | >85% | ||
frequenza dell'uscita | 40KHz ha riparato | ||
Protezione | Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Introdotto sopra/protezione bassa tensione |
||
Condizione di lavoro (Temperatura) |
-10℃~50℃ | Modo di controllo | Controllo del pannello Telecomando |
Peso netto | 250kg | Modo di lavoro | Constant Voltage (cv) Constant Current (cc) |
Dimensione (millimetri) | 1401*900*1913mm | Modo di raffreddamento | Raffreddamento a aria |
Raffreddamento ad acqua placcando raddrizzatore.
Tensione in ingresso: 3 fase 380V.
Corrente d'uscita: 0-10000A regolabile.
Tensione in uscita: 0-12V regolabile.
Crediamo che la buona qualità ottenga il buon marmet, usare il materiale di alta qualità ed il prodotto solido.
Come installare raddrizzatore
Ciò è modo dell'installazione per il raddrizzatore telecomandato. Non solo questo modo.
1. per collegare barra di rame con il bagno/carro armato
2. Per assicurare l'alimentazione elettrica/raddrizzatore è collegata
3. Per assicurarsi là è abbastanza acqua per il tipo l'alimentazione elettrica di raffreddamento ad acqua/raddrizzatore
4. Noi consiglio che tutti i raddrizzatori dovrebbero essere isolati ad aumento della sua vita.
Altri vantaggi
1. Governo
a: L'adozione completamente ha digitalizzato lavorare
b: Adottando la produzione laminata a freddo della lamiera di acciaio del ferro, dopo il phosphorization, la placcatura dello zinco, spruzzo di plastica, il raddrizzatore migliora la resistenza delle strutture ed anticorrosivo.
c: La progettazione ragionevole della struttura, la progettazione isolata dell'invertitore, parte della rettifica è conveniente da smontare e riparare a causa del suo montaggio ordinato.
d: Il radiatore migliora l'effetto di raffreddamento a causa della sua capacità di 1,5 volte.
Sistema di controllo elettrico 2
a: Il raddrizzatore adotta il controllo morbido del commutatore fase-spostato ponte pieno, assicurando la perdita di potere più basso di IGBT. La capacità di IGBT diventa 3 volte più grande.
b: Il trasformatore principale. Adotta il centro amorfo per aumentare l'efficienza del trasformatore ed il trasformatore fresco e non solo può alleggerire il peso del raddrizzatore, ma anche può rinforzare la stabilità e l'affidabilità del raddrizzatore. Nella sua fase elementare, adotta il condensatore di didascalia di serie.
c: Il circuito magnetico di correzione automatica di deviazione è adottato ed il potere totale del nucleo magnetico ottiene ingrandetto 1,5 volte.
Diodo di barriera di 3 Schottky
a: È stata espanta 4 volte.
4 tutti i bordi di controllo ottengono il trattamento antisettico con lacca importata.
Contattici in qualunque momento
