CC di 1000A 12V che placca l'alimentazione elettrica
  • CC di 1000A 12V che placca l'alimentazione elettrica
  • CC di 1000A 12V che placca l'alimentazione elettrica
  • CC di 1000A 12V che placca l'alimentazione elettrica
  • CC di 1000A 12V che placca l'alimentazione elettrica

CC di 1000A 12V che placca l'alimentazione elettrica

Luogo di origine La Cina
Marca xingtongli
Certificazione ISO CE RoHS
Numero di modello GKD20-1000CVC
Dettagli del prodotto
Nome di prodotto:
igbt di 20V 1000A basato placcando raddrizzatore
Tensione in ingresso:
CA 380V
Fase:
Fase 3
Tensione in uscita:
CC 0~20v regolabile
Corrente d'uscita:
CC 0~1000A regolabile
Modo del lavoro:
CV DI CC
Dimensione:
690*550*520mm
Peso:
45kg
Colore:
Grigio
Evidenziare:

1000A IGBT ha basato il raddrizzatore

,

20V IGBT ha basato il raddrizzatore

,

Placcaggio del raddrizzatore di IGBT

Termini di trasporto & di pagamento
Quantità di ordine minimo
1 unità
Prezzo
1200$ ~1500$
Imballaggi particolari
Dimensione d'imballaggio di singolo caso di legno: peso di 520*395*165mm: 12kg
Tempi di consegna
10~15 giorni del lavoro
Termini di pagamento
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione
100UNITS/MONTH
Descrizione di prodotto

igbt di 20V 1000A basato placcando raddrizzatore



Specificazione



SPECIFICHE PER GKD20-1000CVC
CA introdotto 380V±10% fase 3 50/60Hz
CC dell'uscita Volt 0~20V regolabile
Corrente 0~1000A regolabile
Potere 20KW
Efficienza >85%
frequenza dell'uscita 40KHz ha riparato
ondulazione dell'uscita efficace valore di 5%
Protezione Protezione di cortocircuito
Protezione di surriscaldamento
Protezione di mancanza di fase
Introdotto sopra/protezione bassa tensione
Condizione di lavoro
(Temperatura)
-10℃~50℃ Modo di controllo Controllo del pannello
Telecomando
Peso netto 45kg Modo di lavoro Constant Voltage (cv)
Constant Current (cc)
Dimensione (millimetri) 690*550*520mm Modo di raffreddamento

aria

raffreddamento



igbt di 20V 1000A basato placcando le caratteristiche del raddrizzatore



Governo:

Il Governo adotta i collegamenti tagliati magnetici, riduce le perdite del flusso turbolento e la verniciatura a spruzzo del gabinetto complessivamente

Struttura:

La progettazione ragionevole della struttura, ha isolato la parte dell'invertitore e, la parte della rettifica, convenienti smontare e manutenzione

Radiatore:

la capacità del radiatore ha ampliato 1,5 volte, si assicura il migliore effetto di raffreddamento

modo di controllo del commutatore:

adotti il commutatore molle completo di sfasamento del ponte, perdita del reduct IGBT, risparmi l'energia

Trasformatore principale:

adotta il centro amorfo, l'efficienza del trasformatore di aumento, reduct l'aumento di temperatura del trasformatore, tagliano il peso del raddrizzatore, migliorano la stabilità dell'alimentazione elettrica, l'affidabilità

Nucleo & diodo Schottky:

la capacità del centro ha ampliato 1,5 volte

il diodo Schottky amplia 4 volte



Bordo:

tutti i comitati per il controllo hanno fatto il trattamento di anticorrosivo con una lacca importata di tre difese

IGBT:

La capacità di IGBT ha ampliato 3 volte, rende l'alimentazione elettrica più affidabile





igbt di 20V 1000A basato placcando l'immagine del raddrizzatore:

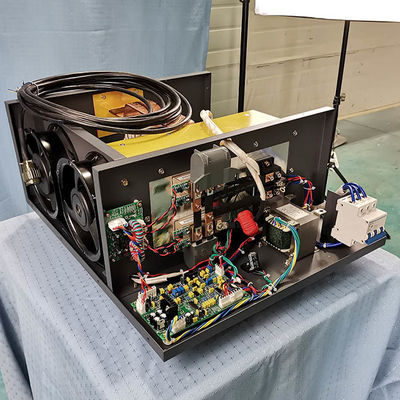

CC di 1000A 12V che placca l'alimentazione elettrica 0

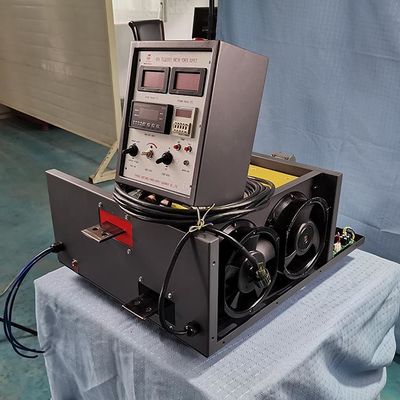

CC di 1000A 12V che placca l'alimentazione elettrica 1



LA DIFFERENZA FRA L'SCR & IL RADDRIZZATORE DEL COMMUTATORE DI IGBT



1, efficienza

SCR: 70%

IGBT: 90%

2, trasformatore

SCR: Trasformatore di frequenza industriale, grande volume circa 200kg

IGBT: senza trasformatore di frequenza industriale

3, efficienza economizzatrice d'energia

SCR: cattivo

IGBT: risparmio energetico circa 15%-30%

4, avvio/arresto con il carico

SCR: non possa

IGBT: latta

5, circuito di controllo

SCR: Complesso, richiesta sincrona e difficile integrare

IGBT: usi il bordo semplice del circuito integrato ed il trattamento anticorrosivo completamente si è chiuso.

6, accuratezza corrente costante

SCR: <5%

IGBT: <1%

7, modo di raffreddamento

SCR: acqua/olio/raffreddamento a aria

IGBT: acqua/raffreddamento a aria

8, frequenza del lavoro

SCR: 50HZ

IGBT: 20KHZ

9, modo di controllo

SCR: Innesco di sfasamento

IGBT: PWM

10, hanno prodotto la CC

SCR: semionda

IGBT: Onda quadra ad alta densità di CC

11, perturbazione alla griglia di potere

SCR: grande, non facile eliminare

IGBT: piccolo, facile eliminare

12, dimensione e peso

SCR: grande e pesante

IGBT: piccolo e leggero

13, gamma di fluttuazione permissibile di tensione in ingresso

SCR: ±10%

IGBT: ±15%





igbt di 20V 1000A basato placcando l'installazione del raddrizzatore

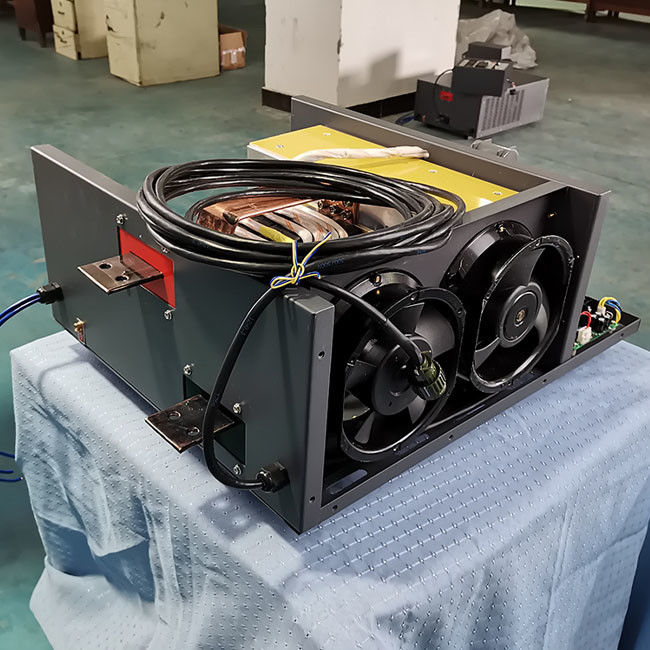

CC di 1000A 12V che placca l'alimentazione elettrica 2





1, disponendo raddrizzatore e tenere la stabilità del corpo; assicuri la buona ventilazione.
2, controllando la copertura d'anodizzazione del raddrizzatore fuori se allentando.
3, coperture di collegamento da frantumare per impedire elettricità statica.
4, Conecting il cavo dell'input di CA
5, collegando le barre del rame dell'uscita di CC
6, collegando il contenitore telecomandato di raddrizzatore, se controllo locale, saltano questo punto
7, girano sul commutatore dell'aria, quindi il fan comincia girare e la luce di indicatore di potenza.
8, bottone di adeguamento di rotazione in senso orario, aumenti di grado del voltometro, lavoranti per indicare illuminazione leggera.
9, regolano la manopola al massimo, quindi il voltometro dovrebbe indicare la tensione nominale, amperometro indica il volume del carico di conseguenza.
10, staccano il commutatore dell'aria, spengono il raddrizzatore



processo dei prodotti:

Dall'inizio della materia prima alla selezione, all'assemblea ed infine all'incarico. Applicheremo rigorosamente le norme. Prima del pacchetto, alimentazione elettrica di commutazione a una uscita di CC di 24V 125A con CEsia ancora controllo per assicurarsi che funzioni normalmente.

CC di 1000A 12V che placca l'alimentazione elettrica 3
