alimentazione elettrica placcante di 24V 300A
Il circuito principale dell'alimentazione elettrica placcante comprende il circuito principale (composto di input trifase di CA di frequenza industriale, di ponte raddrizzatore del diodo, di condensatore dell'induttore del filtrante, di invertitore pieno ad alta frequenza del ponte, di trasformatore ad alta frequenza, di collegamento del filtro dal raddrizzatore del duplicatore di corrente d'uscita), il circuito di controllo, circuito di azionamento, protegge il circuito. Lo schema a blocchi elettrico di intero sistema è indicato nella la figura. Il carico del sistema è un bagno galvanoplastico, che è induttivo. Poiché la resistenza della soluzione di placcatura elettrolitica è molto piccola e la corrente di passaggio è grande, un circuito di protezione di sovracorrente deve essere progettato.
specificazione placcante dell'alimentazione elettrica di 24V 300A
SPECIFICHE PER GKD24-300CVC |
CA introdotto |
220V±10% |
fase 3 |
50/60Hz |
CC dell'uscita |
Volt |
0~24V regolabile |
Corrente |
0~300A regolabile |
Potere |
7.2KW |
Efficienza |
>85% |
frequenza dell'uscita |
40KHz ha riparato |
ondulazione dell'uscita |
valore di picco di 3% |
Protezione |
Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Introdotto sopra/protezione bassa tensione |
Condizione di lavoro (Temperatura) |
-10℃~50℃ |
Modo di controllo |
Controllo del pannello Telecomando |
Peso netto |
35kg |
Modo di lavoro |
Constant Voltage (cv) Constant Current (cc) |
Dimensione (millimetri) |
69*55*52mm |
Modo di raffreddamento |
aria
raffreddamento
|
caratteristica placcante dell'alimentazione elettrica di 24V 300A:
La piccola alimentazione elettrica di commutazione raffreddata ad aria ad alta frequenza economizzatrice d'energia adotta la tecnologia internazionalmente avanzata dell'alimentazione elettrica dell'invertitore del interamente ponte del modulo di IGBT. I trasformatori facendo uso dei materiali magnetici molli di nanocrystalline sono piccoli nella dimensione, luce nel peso, distribuzione corrente e facile da assemblare raccordati strettamente e uniformi. Efficacemente risolve l'interferenza della griglia di potere sull'alimentazione elettrica e l'influenza dell'alimentazione elettrica sulle armoniche della griglia di potere, migliora l'affidabilità dell'alimentazione elettrica ed aumenta il tempo medio fra i guasti dell'alimentazione elettrica. Questo prodotto può essere ampiamente usato nella placcatura elettrolitica, nell'elettrolisi, nel carico, nel trattamento di superficie dell'ossidazione ed in altre industrie. Questo prodotto completamente soddisfa le richieste nazionali della sicurezza di questo tipo di prodotto. Il processo di controllo di intera macchina completamente è controllato da un CPU di alta precisione del microcomputer con alta precisione e l'operazione veloce. Forzato - la condotta di raffreddamento a aria completamente è isolata dal circuito di controllo per impedire i componenti elettronici la corrosione dalla foschia acida e notevolmente per migliorare l'affidabilità dell'operazione dell'attrezzatura.
Caratteristiche di piccola alimentazione elettrica di commutazione raffreddata ad aria ad alta frequenza economizzatrice d'energia
1. Risparmio di energia significativo del risparmio di energia, di 10% - di 30% ed efficienza superiore a 87%
2. Tutta l'attrezzatura ha superato l'ispezione rigorosa e la prova a lungo termine invecchiare prima di lasciare la fabbrica
3. funzionamento di piccola dimensione, leggero, semplice, installazione conveniente e manutenzione
4. Visualizzatore digitale di corrente, di tensione e di orario di lavoro
5. Tensione costante ed opzioni correnti costanti di controllo
6. Con la funzione dell'interfaccia del computer (facoltativa

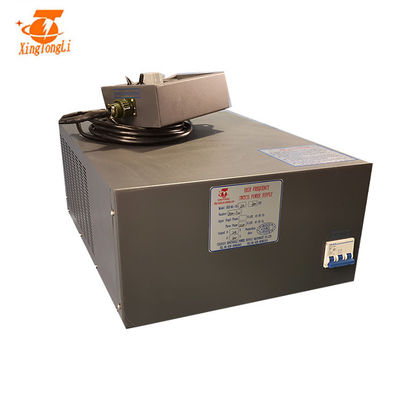

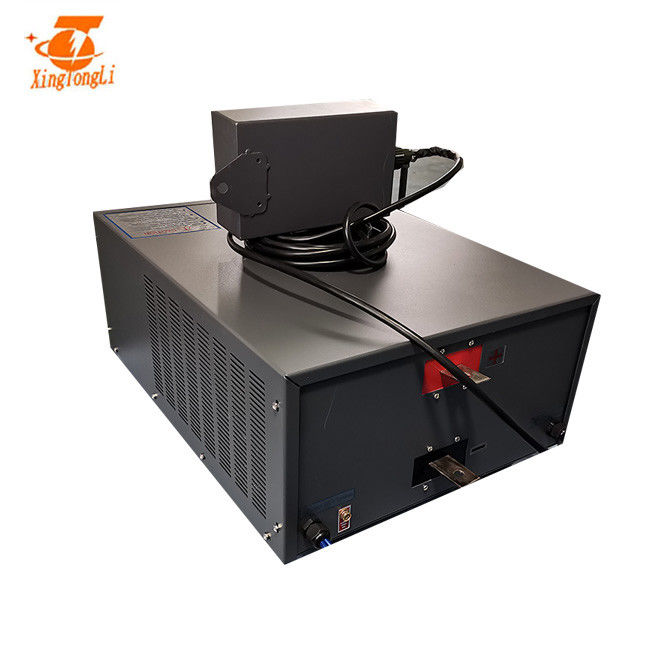

Immagine del prodotto:
Installazione
processo dei prodotti:
Dall'inizio della materia prima alla selezione, all'assemblea ed infine all'incarico. Applicheremo rigorosamente le norme. Prima del pacchetto, alimentazione elettrica di commutazione a una uscita di CC di 24V 125A con CEsia ancora controllo per assicurarsi che funzioni normalmente.
