raddrizzatore placcante del trasformatore di 30V 300A IGBT
Il raddrizzatore placcante è una parte importante del processo placcante. Certe forme placcanti richiedono la corrente elettrica
Usato per depositare i materiali di rivestimento sulle parti di metallo. Immerga queste parti conduttive in un bagno galvanoplastico o nel bagno e
Poi, il raddrizzatore fra l'elettrodo e la parte applicherà la corrente continua. applicazione
La corrente continua crea una forza attraente fra dal il rivestimento guidato da campo elettrico ed il divisorio conduttivo del metallo. Questo
La forza attraente induce il rivestimento a depositare sui requisiti ricoprenti del divisorio deve essere controllata e filtrata
Sia la tensione di ondulazione che la tensione di CC sono a disposizione per raggiungere il rivestimento di alta qualità.
specificazione placcante del raddrizzatore del trasformatore di 30V 300A IGBT
SPECIFICHE PER GKD30-300CVC |
CA introdotto |
380V±10% |
fase 3 |
50/60Hz |
CC dell'uscita |
Volt |
0~30V regolabile |
Corrente |
0~300A regolabile |
Potere |
9KW |
Efficienza |
>85% |
frequenza dell'uscita |
40KHz ha riparato |
ondulazione dell'uscita |
valore di picco di 3% |
Protezione |
Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Introdotto sopra/protezione bassa tensione |
Condizione di lavoro (Temperatura) |
-10℃~50℃ |
Modo di controllo |
Controllo del pannello Telecomando |
Peso netto |
25kg |
Modo di lavoro |
Constant Voltage (cv) Constant Current (cc) |
Dimensione (millimetri) |
580*420*220mm |
Modo di raffreddamento |
aria
raffreddamento
|
principio placcante del lavoro del raddrizzatore del trasformatore di 30V 300A IGBT
Il raddrizzatore è responsabile della conversione della corrente alternata (CA) in corrente continua (CC). Il materiale elettrico consiste di
Uno o più diodi responsabili di CA alla conversione di CC. Questa parte del raddrizzatore è chiamata un diodo
Una valvola di ritenuta che concede corrente entrare nella soltanto una direzione. Quando gli inizio correnti da entrare in quella direzione,
Questo processo è chiamato la rettifica. Alcune parti importanti del raddrizzatore che dovete capire:
Il trasformatore di raddrizzatore è responsabile della riduzione della tensione. Ha sia campi magnetici primari che secondari
Il centro di una ferita del cavo. Conosca il tasso a cui il trasformatore riduce la tensione
Con, sarà il numero di cavo gira il centro primario nel numero del bus accende la ferita
Il centro secondario del raddrizzatore. Potete descriverlo matematicamente come: = 400 giri primari, = 10 giri secondari,
Così il rapporto si trasforma in in 40: 1. Ciò significa che se l'input primario è 480v, l'uscita secondaria è 12V
(480/40) tuttavia, la maggior parte dei processi placcanti usano 6-18v, in modo da potete ottenere facilmente un raddrizzatore che può direttamente generare un raddrizzatore.
La corrente è di 50-10000 ampèri o più alti.

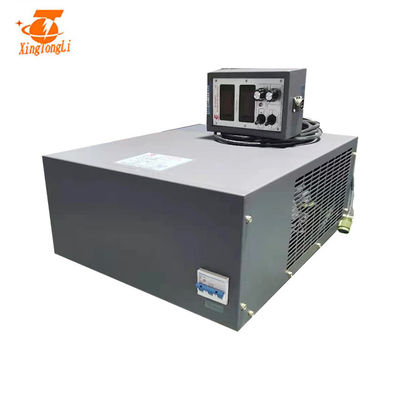

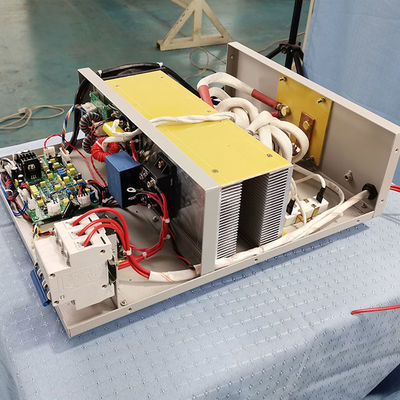

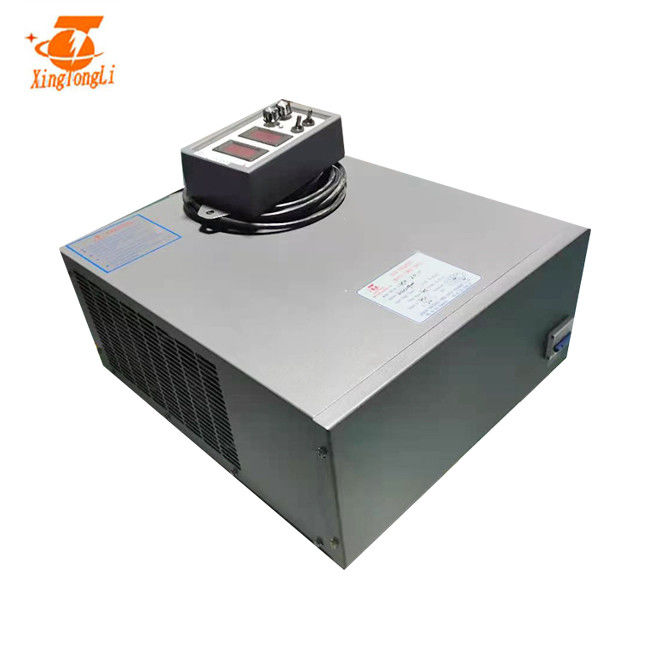

immagine placcante del prodotto del raddrizzatore del trasformatore di 30V 300A IGBT:
Installazione
Disposizione del raddrizzatore
La posizione corretta per la collocazione del raddrizzatore dovrebbe essere vicina come possibile al carro armato di placcaggio. Se il raddrizzatore è disinserito
Il carro armato placcante indurrà il bus a funzionare più lungamente, causando la perdita e la manutenzione correnti. mantenga
Il raddrizzatore è vicino al serbatoio di combustibile perché le componenti della necessità del raddrizzatore di essere raffreddato. Se sono permesse raffreddarsi nell'aria,
Assorbirà le sostanze corrosive più veloci ed accorcerà la durata del raddrizzatore.
Il migliore e modo più facile risolvere il problema della disposizione del raddrizzatore è di disporrla su una parete vicino in modo che sia più vicina
Vada al carro armato di placcaggio. Potete ancora tenere il controllo del raddrizzatore accanto alla vostra stazione placcante. Ma se non potete
D'altra parte, le unità ermetiche o raffreddate ad acqua possono essere usate direttamente o con lo scambio termico. Inoltre, potete avere bisogno di di usare
Se la temperatura dell'aria ambiente è superiore alla temperatura richiesta, acqua di uso per raffreddare il raddrizzatore.
processo dei prodotti:
Dall'inizio della materia prima alla selezione, all'assemblea ed infine all'incarico. Applicheremo rigorosamente le norme. Prima del pacchetto, alimentazione elettrica di commutazione a una uscita di CC di 24V 125A con CEsia ancora controllo per assicurarsi che funzioni normalmente.
