Luogo di origine | La Cina |
Marca | xingtongli |
Certificazione | ISO CE |
Numero di modello | GKD12-200CVC |

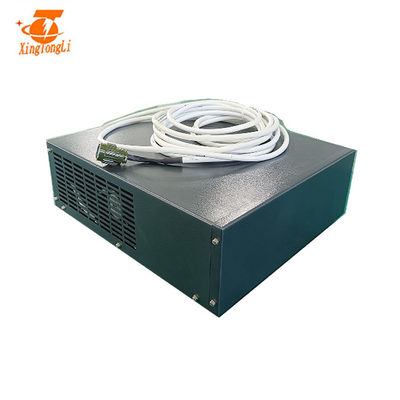

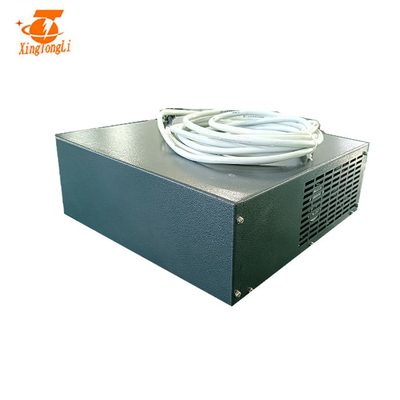

piccolo raddrizzatore portatile 200A 12V di placcatura di CC di IGBT
Specificazione
SPECIFICHE PER GKD12-200CVC | |||
CA introdotto | 220V±10% | 1phase | 50/60Hz |
CC dell'uscita | Volt | 0~12V regolabile | |
Corrente | 0~200A regolabile | ||
Potere | 2.4KW | ||
Efficienza | >85% | ||
frequenza dell'uscita | 40KHz ha riparato | ||
Protezione | Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Introdotto sopra/protezione bassa tensione |
||
Condizione di lavoro (Temperatura) |
-10℃~50℃ | Modo di controllo | Controllo del pannello Telecomando |
Peso netto | 15kg | Modo di lavoro | Constant Voltage (cv) Constant Current (cc) |
Dimensione (millimetri) |
49*39*19cm |
Modo di raffreddamento | raffreddamento a aria |

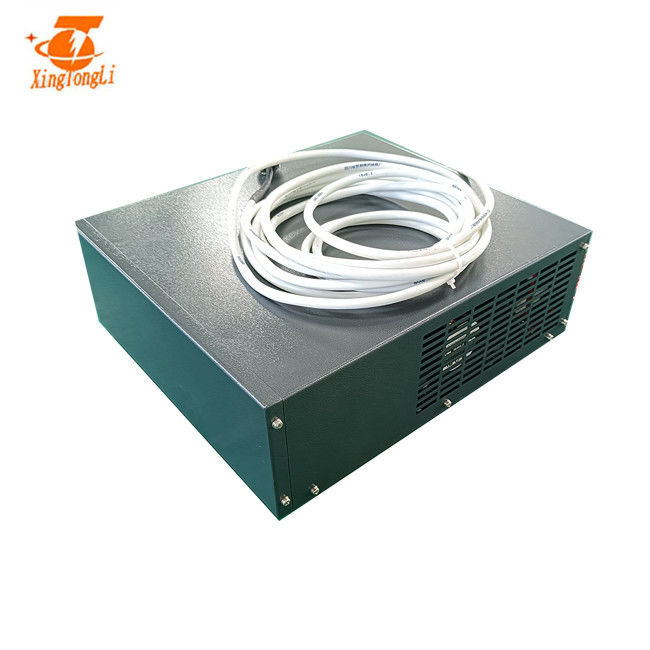

PWB IGBT che placca l'immagine del raddrizzatore 12v 100a di CC:
Come scegliere il raddrizzatore di placcatura del piatto del PWB?
Per selezionare il raddrizzatore di placcatura del piatto del PWB ha tre requisiti:
1, raduno le specifiche richieste placcando processo, compresi potere dell'alimentatore in CC, indice di forma d'onda, corrente e gamma regolabile di tensione, ecc.;
2, di placcatura del piatto del PWB alimentazione l'alimentazione elettrica dell'affidabilità, che pricipalmente si riferisce alla struttura ragionevole, sicurezza e la linea caratteristiche, metodi di raffreddamento;
3, prestazione di costo dell'alimentatore in CC.
La determinazione placcando il tipo ed e che genere di alimentatore in CC i carri armati di placcaggio useranno è l'implementazione ed il primo lavoro importante nella produzione placcante. Ci sono 2 metodi per determinare l'alimentatore in CC adatto nella produzione di placcaggio reale:
Uno: secondo il placcaggio della soluzione liquida per determinare densità di corrente del volume;
Due: calcolato secondo l'area di placcaggio per ottenere placcare densità di corrente per unità.
La cosiddetta densità di corrente del volume, è basato per litro di placcaggio della soluzione permesso passare la corrente massima per regolare l'intensità corrente dell'intero carro armato di placcatura, per determinare l'uscita massima dell'alimentazione elettrica e l'uscita convenzionale.
piccoli vantaggi portatili del raddrizzatore 200A 12V di placcatura di CC di IGBT
adotta il centro amorfo, l'efficienza del trasformatore di aumento, reduct l'aumento di temperatura del trasformatore, tagliano il peso del raddrizzatore, migliorano la stabilità dell'alimentazione elettrica, l'affidabilità
Nucleo & diodo Schottky:
la capacità del centro ha ampliato 1,5 volte
il diodo Schottky amplia 4 volte
Bordo:
tutti i comitati per il controllo hanno fatto il trattamento di anticorrosivo con una lacca importata di tre difese
IGBT:
La capacità di IGBT ha ampliato 3 volte, rende l'alimentazione elettrica più affidabile
1, disponendo raddrizzatore e tenere la stabilità del corpo; assicuri la buona ventilazione. |
2, controllando la copertura d'anodizzazione del raddrizzatore fuori se allentando. |
3, coperture di collegamento da frantumare per impedire elettricità statica. |
4, Conecting il cavo dell'input di CA |
5, collegando le barre del rame dell'uscita di CC |
6, collegando il contenitore telecomandato di raddrizzatore, se controllo locale, saltano questo punto |
7, girano sul commutatore dell'aria, quindi il fan comincia girare e la luce di indicatore di potenza. |
8, bottone di adeguamento di rotazione in senso orario, aumenti di grado del voltometro, lavoranti per indicare illuminazione leggera. |
9, regolano la manopola al massimo, quindi il voltometro dovrebbe indicare la tensione nominale, amperometro indica il volume del carico di conseguenza. |
10, staccano il commutatore dell'aria, spengono il raddrizzatore |
processo dei prodotti:
