Luogo di origine | La Cina |
Marca | xingtongli |
Certificazione | ISO CE |
Numero di modello | GKD12-150CVC |

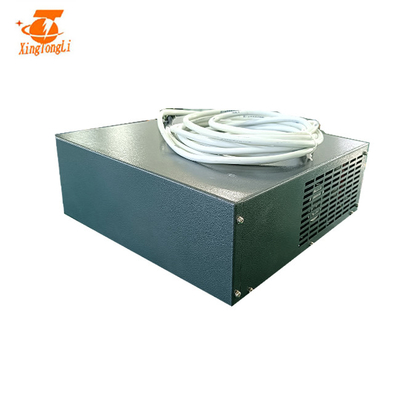

piccolo raddrizzatore 150A 12V di placcatura di CC di IGBT con l'interfaccia 4~20mA
Specificazione
SPECIFICHE PER GKD12-150CVC | |||
CA introdotto | 220V±10% | 1phase | 50/60Hz |
CC dell'uscita | Volt | 0~12V regolabile | |
Corrente | 0~150A regolabile | ||
Potere | 2.4KW | ||
Efficienza | >85% | ||
frequenza dell'uscita | 40KHz ha riparato | ||
Protezione | Protezione di cortocircuito Protezione di surriscaldamento Protezione di mancanza di fase Introdotto sopra/protezione bassa tensione |
||
Condizione di lavoro (Temperatura) |
-10℃~50℃ | Modo di controllo | Controllo del pannello Telecomando |
Peso netto | 15kg | Modo di lavoro | Constant Voltage (cv) Constant Current (cc) |
Dimensione (millimetri) |
49*39*19cm |
Modo di raffreddamento | raffreddamento a aria |

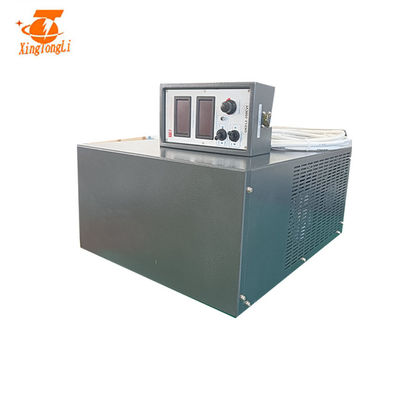

PWB IGBT che placca l'immagine del raddrizzatore 12v 100a di CC:
Come scegliere il raddrizzatore di placcatura del piatto del PWB?
Per selezionare il raddrizzatore di placcatura del piatto del PWB ha tre requisiti:
1, raduno le specifiche richieste placcando processo, compresi potere dell'alimentatore in CC, indice di forma d'onda, corrente e gamma regolabile di tensione, ecc.;
2, di placcatura del piatto del PWB alimentazione l'alimentazione elettrica dell'affidabilità, che pricipalmente si riferisce alla struttura ragionevole, sicurezza e la linea caratteristiche, metodi di raffreddamento;
3, prestazione di costo dell'alimentatore in CC.
La determinazione placcando il tipo ed e che genere di alimentatore in CC i carri armati di placcaggio useranno è l'implementazione ed il primo lavoro importante nella produzione placcante. Ci sono 2 metodi per determinare l'alimentatore in CC adatto nella produzione di placcaggio reale:
Uno: secondo il placcaggio della soluzione liquida per determinare densità di corrente del volume;
Due: calcolato secondo l'area di placcaggio per ottenere placcare densità di corrente per unità.
La cosiddetta densità di corrente del volume, è basato per litro di placcaggio della soluzione permesso passare la corrente massima per regolare l'intensità corrente dell'intero carro armato di placcatura, per determinare l'uscita massima dell'alimentazione elettrica e l'uscita convenzionale.
piccolo raddrizzatore 150A 12V di placcatura di CC di IGBT con i vantaggi dell'interfaccia 4~20mA
adotta il centro amorfo, l'efficienza del trasformatore di aumento, reduct l'aumento di temperatura del trasformatore, tagliano il peso del raddrizzatore, migliorano la stabilità dell'alimentazione elettrica, l'affidabilità
Nucleo & diodo Schottky:
la capacità del centro ha ampliato 1,5 volte
il diodo Schottky amplia 4 volte
Bordo:
tutti i comitati per il controllo hanno fatto il trattamento di anticorrosivo con una lacca importata di tre difese
IGBT:
La capacità di IGBT ha ampliato 3 volte, rende l'alimentazione elettrica più affidabile

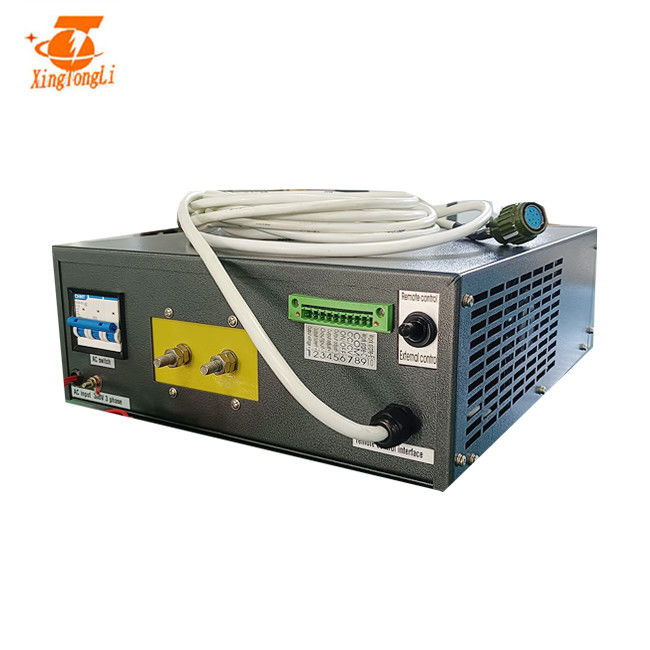

1, disponendo raddrizzatore e tenere la stabilità del corpo; assicuri la buona ventilazione. |
2, controllando la copertura d'anodizzazione del raddrizzatore fuori se allentando. |
3, coperture di collegamento da frantumare per impedire elettricità statica. |
4, Conecting il cavo dell'input di CA |
5, collegando le barre del rame dell'uscita di CC |
6, collegando il contenitore telecomandato di raddrizzatore, se controllo locale, saltano questo punto |
7, girano sul commutatore dell'aria, quindi il fan comincia girare e la luce di indicatore di potenza. |
8, bottone di adeguamento di rotazione in senso orario, aumenti di grado del voltometro, lavoranti per indicare illuminazione leggera. |
9, regolano la manopola al massimo, quindi il voltometro dovrebbe indicare la tensione nominale, amperometro indica il volume del carico di conseguenza. |
10, staccano il commutatore dell'aria, spengono il raddrizzatore |
processo dei prodotti:
