Alimentazione elettrica di elettrolisi
>
|
| Luogo di origine | La Cina |
| Marca | xingtongli |
| Certificazione | ISO CE |
| Numero di modello | GKD24-300CVC |

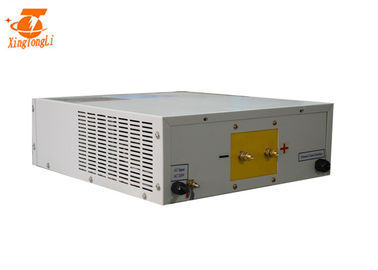

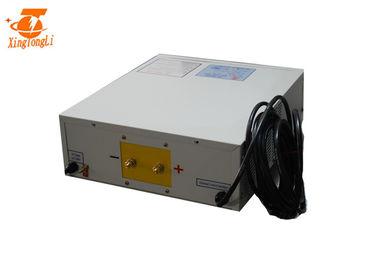

trasformatore di raddrizzatore di raffreddamento a aria IGBT di 24V 300A per la specificazione ed il parametro di elettrolisi
Descrizione di potere elettrolitico ad alta frequenza:
1. Può essere configurato con il singolo gabinetto principale o il doppio gabinetto principale più la struttura del gabinetto di controllo secondo le esigenze degli utenti.
2. Quando la corrente d'uscita di CC è ≥10kA, l'accoppiamento elettrico del interamente circuito è usato in parallelo con il circuito di raddrizzatore d'inversione, che notevolmente riduce la perdita del flusso turbolento e migliora l'efficienza dell'alimentazione elettrica elettrolitica.
3. Il metodo di controllo può essere diviso in due tipi: il ciclo aperto (manuale) ed il ciclo chiuso (automatico) secondo i requisiti del processo di produzione ed essi possono essere convertiti l'un l'altro. , 36 di impulso di fase 48 e di fase raddrizzatori, eliminanti inquinamento armonico di griglie dei raddrizzatori 3, 5 di potere e 7.
quattro. Questa serie di alimentazione elettrica elettrolitica ha più corrente, sopra tensione, cortocircuito, nell'ambito del ramo, nell'ambito della fase, la temperatura dell'alta marea, la pressione di acqua, la temperatura di olio massima minima, l'alta protezione di pressione di olio, ciclo di controllo completamente integrato.
Il comitato per il controllo principale usa un alto sistema ad alta potenza anti-interferenza di innesco del circuito digitale, che ha forte abilità anti-interferenza. Presenta i vantaggi di alta accuratezza di controllo, di buona stabilità e dell'operazione affidabile.
6. Il corpo della scatola adotta il taglio della catena magnetica per ridurre la perdita del flusso turbolento. Il corpo della scatola è spruzzato con plastica complessivamente.
Metodo di controllo: controllo analogico integrato e controllo di computer.
| tensione in ingresso | fase 50/60hz di 220v 3 |
| Tensione in uscita | 0~24v regolabile |
| Stabilità di tensione | 0~300a regolabile |
| Stabilità corrente | ≤1% |
| Fattore di ondulazione | 1%-2% |
| efficienza | ≥90% |
| peso | 35kg |
| dimensione | 605*415*240mm |
| Modo di stabilizzazione | Stabilizzazione corrente/stabilizzazione di tensione (scambiabile facilmente) |
| Gamma di adeguamento | Tensione/corrente da 0-100% continuamente regolabile all'interno di gamma stimata |
| Sistema di raffreddamento | Raffreddamento a aria |
| Metodo di controllo | controllo locale/controllo del telecomando/plc |
| Contenuti dell'esposizione | Metro/amperometro/funzionamento di tensione/sopra temporaneo/errore, |
| Metodo di protezione | Sovratensione/Sotto-tensione introdotte/sopra corrente/uscita brevi/sopra auto protezione ecc del riscaldamento… |
| Temperatura di funzionamento | - 20-50℃ |
| Temperatura ambiente | -30-65℃ |
| Umidità ambientale | ≤90% |
|
Governo: il raffreddamento a aria IGBT di 48v 100A ha placcato i raddrizzatori della mano con il temporizzatore adotta i collegamenti magnetici del taglio, riduce le perdite del flusso turbolento e la verniciatura a spruzzo del gabinetto complessivamente |
Struttura: il raffreddamento a aria IGBT di 48v 100A ha placcato i raddrizzatori del rivestimento con il temporizzatore con progettazione ragionevole della struttura, ha isolato la parte dell'invertitore e, la parte della rettifica, convenienti smontare e manutenzione |
|
Radiatore: la capacità del radiatore ha ampliato 1,5 volte, si assicura il migliore effetto di raffreddamento |
modo di controllo del commutatore: adotti il commutatore molle completo di sfasamento del ponte, perdita del reduct IGBT, risparmi l'energia |
|
Trasformatore principale: il raddrizzatore del modo IGBT TR del commutatore di 60v 125A per il sistema di electrochilorination adotta il centro amorfo, l'efficienza del trasformatore di aumento, reduct l'aumento di temperatura del trasformatore, ha tagliato il peso del raddrizzatore, migliora la stabilità dell'alimentazione elettrica, l'affidabilità |
Nucleo & diodo Schottky: la capacità del centro ha ampliato 1,5 volte il diodo Schottky amplia 4 volte
|
|
Bordo: tutti i comitati per il controllo hanno fatto il trattamento di anticorrosivo con una lacca importata di tre difese |
IGBT: La capacità di IGBT ha ampliato 3 volte, rende l'alimentazione elettrica più affidabile |
Applicazione dell'alimentazione elettrica elettrolitica ad alta frequenza:
Pricipalmente utilizzato nell'elettrolisi del metallo non ferroso: alluminio, magnesio, zinco, cavo, rame, manganese e diossido del manganese; oro, argento e l'altra fusione dei metalli; fusione della terra rara del boro del ferro del neodimio; lega dura, fusione del diamante; acqua salata, elettrolisi del potassio per produrre soda caustica, potassa, sistema del sodio; materiali di riscaldamento elettrici del fuoco ed altri tipi di alimentatori in CC ad alta potenza.
| 1, disponendo raddrizzatore e tenere la stabilità del corpo; assicuri la buona ventilazione. |
| 2, controllando la copertura d'anodizzazione del raddrizzatore fuori se allentando. |
| 3, coperture di collegamento da frantumare per impedire elettricità statica. |
| 4, Conecting il cavo dell'input di CA |
| 5, collegando le barre del rame dell'uscita di CC |

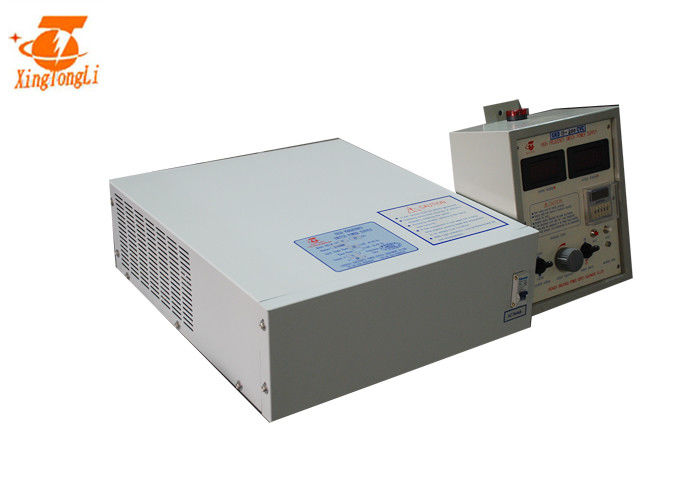

| 6, collegando il contenitore telecomandato di raddrizzatore, se controllo locale, saltano questo punto |
| 7, girano sul commutatore dell'aria, quindi il fan comincia girare e la luce di indicatore di potenza. |
| 8, bottone di adeguamento di rotazione in senso orario, aumenti di grado del voltometro, lavoranti per indicare illuminazione leggera. |
| 9, regolano la manopola al massimo, quindi il voltometro dovrebbe indicare la tensione nominale, amperometro indica il volume del carico di conseguenza. |
| 10, staccano il commutatore dell'aria, spengono il raddrizzatore |
